[ABANDONNÉ] Probleme réglage carte son Line 6 UX1 sous Ubuntu 9.10

Envoyé par dephazz le jeu. 11 mars 2010 16:12

Bonjour

donc j'expose mon probleme en detail.

Je possède une carte son externe usb = Line 6 UX1
un micro SHURE SM 57 pour les prise de son acoustique.
Ordinateur avec ubuntu 9.10 embarqué. Noyau linux 2.6.31.20 generic

Dans un premier temps j'ai suivi la procédure d'installation proposé ci-dessous :

http://www.ubuntugeek.com/how-to-install-a-line6-guitarport-or-toneport-ux1-or-gx.html

la carte son a bien ete prise en compte :

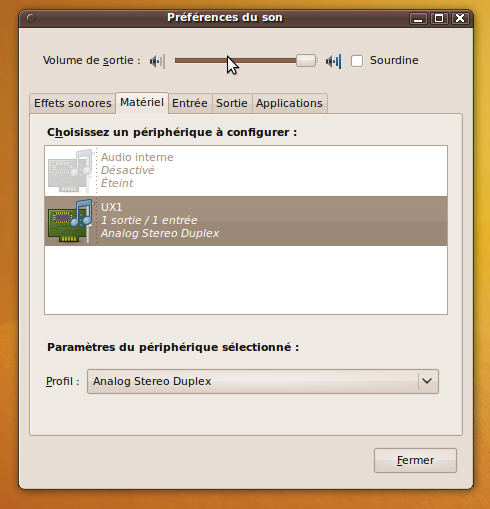

voici les captures écran:

dans ma première configuration j'ai dévalidé la carte son interne de la carte mère.

Ensuite j'utilise Ardour GTK2 couplé avec JACK Control pour le gestion .

Dans Ardour j'ai ouvert une nouvelle piste pour la prise de son.
Dans les réglages JACK , j'ai choisi :

Pod studio UX1 (hw1.0) pour le prériphérique d'entrée.
Pod studio UX1 (hw1.0) pour le prériphérique de sortie.

Capture ecran reglage Jack ci-dessous

et dans option connecté de Jack voici la capture :

avec tous c'est réglage j'obtien bien un son en sortie sur la carte son externe UX1
et pour la source d'entrée du UX1 avec le micro SHURE je n'obtient aucun signal.

Par contre une chose étonnante , j'ai un petit micro sur pied qui est connecté sur la carte son interne de la carte mère qui lui envoi bien un signal , ce que je ne comprend pas, c'est que dans les paramètre son de hubuntu j'ai bien dévalidé la carte son interne au depart .

D'ou vient l'erreur ?, j'avoue que je suis perdu .
Je voudrais bien réglé se problème de capture de son , afin d'évité de reinstallé un winplouk sur mon systeme.

si quelqu'un peut me guider.

Merci a tous.

Envoyé par pianolivier le jeu. 11 mars 2010 16:22

Envoyé par pianolivier le jeu. 11 mars 2010 16:22

regarde di coté des configurations de jack, dans "interface" selectionne la UX1 plutot que "defaut"
re-test
si ca ne fonctionne toujours pas envoi nous le log complet de jack au démarrage plutot qu'une capture d'écran (fenetre "messages" dans qjackctl)
et aussi le resultat de

lister ses cartes son

cat /proc/asound/cards

Envoyé par dephazz le jeu. 11 mars 2010 16:39

Envoyé par dephazz le jeu. 11 mars 2010 16:39

merci pianolivier d'avoir repondu rapidement .

j'ai fait la manipe que tu m'a dis , mais toujour rien .
c'est toujours le petit micro brancher sur la carte son interne qui envoi le signal et non pas le micro SHURE branché sur l'UX1 , alors que je l'ai devalidé dans les paramètre son, comme j'ai stipuler. confused

voici le lien du log message de JACK

Envoyé par pianolivier le jeu. 11 mars 2010 16:43

Envoyé par pianolivier le jeu. 11 mars 2010 16:43

euh, la je n'y vois rien

il me faut le log complet ! tu peut le recopier ici entouré de balises {CODE()}ton log{CODE}

il me faut aussi le resultat de l'autre commande avec

Envoyé par dephazz le jeu. 11 mars 2010 16:52

Envoyé par dephazz le jeu. 11 mars 2010 16:52

tu parle du log complet ?

c'est le fichier "qjackctl.log ?"

Envoyé par jy_moustache le jeu. 11 mars 2010 16:59

Envoyé par jy_moustache le jeu. 11 mars 2010 16:59

salut

le log de qjackctl, c'est le texte qui s'affiche dans la fenêtre messages de qjackctl. Tu fais un copier coller, ca sera plus simple de le lire ici que d'aller voir tes captures d'écran à chaque fois. pense à le mettre entre balises CODE. Voir ici.

et aussi on attend le retour de

cat /proc/asound/cards

qui est une commande à lancer dans un terminal. poste nous le log (entre balises CODE).

merci

jy

Envoyé par pianolivier le jeu. 11 mars 2010 17:01

Envoyé par pianolivier le jeu. 11 mars 2010 17:01

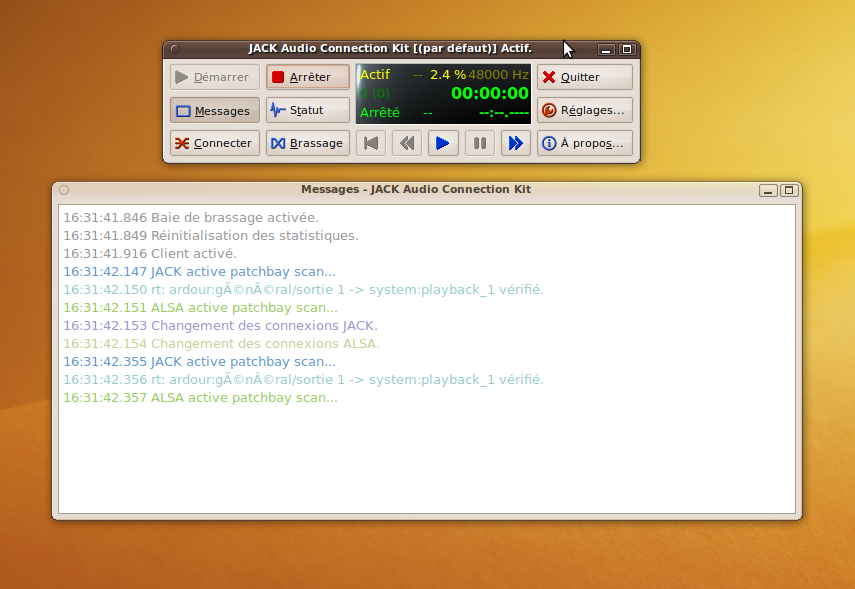

non, c'est la totalité de ce qui s'affiche dans la fenetre "messages" (tu trouvera un bouton correspondant dans la fenetre globale de qjackctl, un des boutons a gauche de ce que tu peux voir ici) wink

Envoyé par dephazz le jeu. 11 mars 2010 17:11

Envoyé par dephazz le jeu. 11 mars 2010 17:11

ok, donc voila pour le log :

16:56:38.022 Logging started --- jeu. mars 11 16:56:38 2010 ---
16:56:38.113 Baie de brassage activée.
16:56:38.114 Réinitialisation des statistiques.
16:56:38.244 Client activé.
16:56:38.448 JACK active patchbay scan...
16:56:38.450 rt: ardour:gÃ©nÃ©ral/sortie 1 -> system:playback_1 vérifié.
16:56:38.451 ALSA active patchbay scan...
16:56:38.453 Changement des connexions JACK.
16:56:38.455 Changement des connexions ALSA.
16:56:38.656 JACK active patchbay scan...
16:56:38.657 rt: ardour:gÃ©nÃ©ral/sortie 1 -> system:playback_1 vérifié.
16:56:38.658 ALSA active patchbay scan...
16:59:38.626 Changement des connexions JACK.
16:59:38.715 JACK active patchbay scan...
16:59:38.716 rt: ardour:gÃ©nÃ©ral/sortie 1 -> system:playback_1 vérifié.
17:00:30.081 Changement des connexions ALSA.
17:00:30.177 ALSA active patchbay scan...
17:00:43.883 Changement des connexions ALSA.
17:00:44.008 ALSA active patchbay scan...
17:00:53.930 Changement des connexions ALSA.
17:00:54.048 ALSA active patchbay scan...
17:01:00.015 Déplacement démarré.
17:01:13.136 Changement du graphique des connexions JACK.
17:01:13.269 JACK active patchbay scan...
17:01:13.270 rt: ardour:gÃ©nÃ©ral/sortie 1 -> system:playback_1 vérifié.
17:01:25.642 Changement du graphique des connexions JACK.
17:01:25.685 JACK active patchbay scan...
17:01:25.686 rt: ardour:gÃ©nÃ©ral/sortie 1 -> system:playback_1 vérifié.
17:01:35.411 Changement des connexions ALSA.
17:01:35.558 ALSA active patchbay scan...
17:01:39.435 Changement des connexions ALSA.
17:01:39.562 ALSA active patchbay scan...
17:01:57.396 Changement des connexions ALSA.
17:01:57.588 ALSA active patchbay scan...

et le retour de cat /proc/asound/cards

0 [Intel          ]: HDA-Intel - HDA Intel
                      HDA Intel at 0xf0100000 irq 16
1 [PODStudioUX1   ]: line6usb - POD Studio UX1
                     Line6 POD Studio UX1 at USB 5-1:1.0

Envoyé par pianolivier le jeu. 11 mars 2010 17:27

Envoyé par pianolivier le jeu. 11 mars 2010 17:27

on y est presque, en fait, la il n'y a pas le début du log, ce qui m'interresse est une ligne qui commence par un truc du genre : /usr/bin/jackd -dalsa -hw......

sinon d'apres le resultat de /proc/asound/cards, tu n'as pas désactivé ta carte intégrée, mais ce n'a aucune importance, par contre, il va te faloir selectionner "hw:1" dans le menu déroulant "interface" des réglages de jack dans le menu "réglage" onglet "parametres" de qjackctl

tu essayes ca, test et tu renvois le "vrai" log de jack ? biggrin

ps :pour rendre le log moins long et moins fouilli , désactive l'option "activer la persistance de la baie de brassage" dans l'onglet "options" du menu "réglages"

Envoyé par jy_moustache le jeu. 11 mars 2010 17:34

Envoyé par jy_moustache le jeu. 11 mars 2010 17:34

au vu des captures d'écran du premier post, c'est déjà réglé sur hw:1 wink

donc en fait, il semble que ton log, jack ne soit pas complet. peux-tu :

arreter jack.
fermer qjackctl.
redémarrer qjackctl.
démarrer jack.
copier coller TOUT le log de la fenêtre message (pense à dérouler vers le haut) entre balises CODE.

merci

jy

Envoyé par pianolivier le jeu. 11 mars 2010 17:38

Envoyé par pianolivier le jeu. 11 mars 2010 17:38

en fait jy, il a selectionné hw:1 dans les périphériques d'entrée et de sortie, mais je pense que ce n'est pas pris en compte car "interface" est sur "defaut", donc hw:0

donc dephazz, selectionne hw:1 dans "interface", et laisse les périphériques sur "defaut" (c'est l'inverse wink

)

Envoyé par dephazz le jeu. 11 mars 2010 17:48

Envoyé par dephazz le jeu. 11 mars 2010 17:48

ok j'ai bien paramétrer "hx1" dans les parametre de jack

et voici le debut du log

/usr/bin/jackd -p 128 -T -d alsa -n 2 -r 48000 -p 1024 -d hw:0,0

si je comprend bien la ligne , en faite c'est toujours calé sur la carte interne avec la commande hw:0,0 smile

donc j'auraias justa a remplacer cette commande par hw:1,0 ?

Envoyé par pianolivier le jeu. 11 mars 2010 18:21

Envoyé par pianolivier le jeu. 11 mars 2010 18:21

Citation :

donc j'auraias justa a remplacer cette commande par hw:1,0

oui, mais tu peux le faire avec qjackctl, tu as du te tromper quelque part, il s'agit bien de selectionner la bonne carte dans "interface" et de laisser les périphériques par defaut

tu peux selectionner hw:1 et non hw:1,1, ca evitera d'autres problemes

si tu le demarres en ligne de commande, enleve l'option -T, et tu devras faire tes connections a la main, soit en demarrant qjackctl apres coup, soit avec patchage, soit en ligne de commande avec jack_connect

Envoyé par pianolivier le jeu. 11 mars 2010 18:22

Envoyé par pianolivier le jeu. 11 mars 2010 18:22

n'oublie pas qu'il faut redemarrer jack a chaque modification de sa configuration

Envoyé par dephazz le jeu. 11 mars 2010 18:31

Envoyé par dephazz le jeu. 11 mars 2010 18:31

donc apres avoir fait les modif:

dans reglage en : hw:1

18:20:30.427 Logging started --- jeu. mars 11 18:20:30 2010 ---
18:20:30.533 Baie de brassage activée.
18:20:30.602 Réinitialisation des statistiques.
18:20:30.656 Client activé.
18:20:31.131 JACK active patchbay scan...
18:20:31.132 rt: ardour:gÃ©nÃ©ral/sortie 1 -> system:playback_1 vérifié.
18:20:31.133 ALSA active patchbay scan...
18:20:31.141 Changement des connexions JACK.
18:20:31.142 Changement des connexions ALSA.
18:20:31.343 JACK active patchbay scan...
18:20:31.344 rt: ardour:gÃ©nÃ©ral/sortie 1 -> system:playback_1 vérifié.
18:20:31.345 ALSA active patchbay scan...
18:22:12.554 Changement des connexions JACK.
18:22:12.646 JACK active patchbay scan...
18:22:12.648 rt: ardour:gÃ©nÃ©ral/sortie 1 -> system:playback_1 vérifié.
18:22:16.013 Changement des connexions JACK.
18:22:16.075 JACK active patchbay scan...
18:22:16.076 rt: ardour:gÃ©nÃ©ral/sortie 1 -> system:playback_1 vérifié.

et le debut du log ne change pas toujour calé sur la carte son internet :

/usr/bin/jackd -p 128 -T -d alsa -n 2 -r 48000 -p 1024 -d hw:0,0

j'ai toujour pas de signal d'entrer de micro
je me demande si je devrais pas reinstaller jack proprement.

Envoyé par pianolivier le jeu. 11 mars 2010 18:40

Envoyé par pianolivier le jeu. 11 mars 2010 18:40

remet nous une capture d'ecran pour les reglages de jack, je suis sur que tu t'es trompé quelque part...

Envoyé par dephazz le jeu. 11 mars 2010 19:23

Envoyé par dephazz le jeu. 11 mars 2010 19:23

voici la nouvelle capture avec le bon reglage hw:1
http://www.casimages.com/img.php?i=1003110723051011185609877.png

mais meme avec un redemarrage jack
rien a changer

/usr/bin/jackd -p 128 -T -d alsa -n 2 -r 48000 -p 1024 -d hw:0,0

il ne veu absolument rien savoir .

bon je croi que je vais refaire des essais dans la soirée.
je vous tiendrais au courant de l'evoluer.

merci a tous pour votre aide

Envoyé par pianolivier le jeu. 11 mars 2010 19:47

Envoyé par pianolivier le jeu. 11 mars 2010 19:47

ok, tout a l'air correct, ca ressemble à un bug

quelles sont tes versions de jack et de qjackctl ?
peut etre qu'une mise a jour resoudrai le probleme...

essaye aussi dans ce cas de specifier ta carte (hw:1) dans les champs périphérique d'entrée et de sortie en plus, pour voir ce que ca donne

en attendant, tu dois toujours pouvoir lancer jack avec la commande suivante dans un terminal :

lancer jack

/usr/bin/jackd -d alsa -n 2 -r 48000 -p 1024 -d hw:1

ensuite tu demarre qjackctl et tu fais tes connections dans l'onglet audio de la fenetre "connecter"

Envoyé par dephazz le jeu. 11 mars 2010 20:09

Envoyé par dephazz le jeu. 11 mars 2010 20:09

j'ai bien suivui ta procedure

Jackd 0.1.15.1
Qjackctl 0.3.4

quand je lance Qjackctl dans une console , il me met "Suspending PulsAudio", je pense que c'est normal.
a par ca il s'execute normalement .

mais en relier les connexions , toujour aucun signal venant du micro.

Envoyé par pianolivier le jeu. 11 mars 2010 20:13

Envoyé par pianolivier le jeu. 11 mars 2010 20:13

jackd 0.1.15.1 n'existe pas, reporte toi a ce qui s'affiche un peu en dessous de la ligne de commande quand tu lance jack dans une console

Citation :

mais en relier les connexions , toujour aucun signal venant du micro.

si tu es sur de tes connexions, alors il s'agit d'un autre probleme : les reglages de mixer, tape alsamixer -c1 dans une console pour les modifier
et envoi ici le resultat de

voir les reglages du mixer

amixer -c1

Envoyé par dephazz le jeu. 11 mars 2010 20:26

Envoyé par dephazz le jeu. 11 mars 2010 20:26

oui desolé , la version est : 0.1.16.1
alsamixer :
