Table des matières



informationinfo

  • Le but de la manœuvre : il s'agit d'ajouter une ou plusieurs pistes MIDI à un projet Ardour. Je prendrai comme exemple l'enregistrement d'un synthétiseur simultanément en audio et en MIDI.
  • Date du tutoriel : 31 août 2006.
  • Fait par : Nono.
  • Mise en page : Olinuxx.





La configuration utilisée

  • Le matériel
En plus de mon brave PC, de sa Delta 44 et de sa MidiSport 2x2, j'utilise un clavier maître (un modèle M-Audio, mais ça marche avec n'importe quoi) et un expandeur (un Korg X5DR, mais là encore ça n'a que peu d'importance). Ils sont tous deux branchés sur la MidiSport (entrée 1 et sortie 1 respectivement) et la sortie mono de l'expandeur est branchée sur l'entrée 2 de la Delta 44.

  • Le logiciel
J'utilise la distribution PlanetCCRMA sous Fedora Core 5. Elle contient la version 0.8.1a de MusE. De plus, j'ai compilé un snapshot d'Ardour 2 au mois de juin dernier, c'est cette version que j'utilise de préférence à Ardour 0.99.x.


Le principe

Tout repose sur notre vieil ami MIDI. Il nous fournit deux outils bien pratiques : MIDI timecode (MTC), qui sert à synchroniser les horloges de plusieurs appareils, et surtout MIDI Machine Control, qui permet à un appareil de commander les fonctions de transport d'un autre. Ici, nous utiliserons Ardour comme maître MMC et MusE comme esclave.


La réalisation

Je vais créer un projet à partir de zéro pour illustrer la méthode.





Pour commencer
Citation :
J'utilise QJackCtl pour piloter Jack et le routage MIDI.
Avant même de lancer Jack, il ne faut pas oublier de connecter l'entrée MIDI correspondant au clavier à la sortie correspondant à l'expandeur, pour que celui-ci reçoive bien le signal.

Used in Ardour 2 Synchro Muse



Création du projet Ardour

Citation :

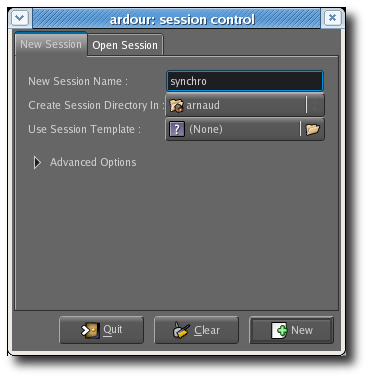

Je lance maintenant Jack puis Ardour 2 et je crée mon projet.

Used in Ardour 2 Synchro Muse




Citation :
Je crée tout de suite une piste mono (menu Session, Add Track/Bus).

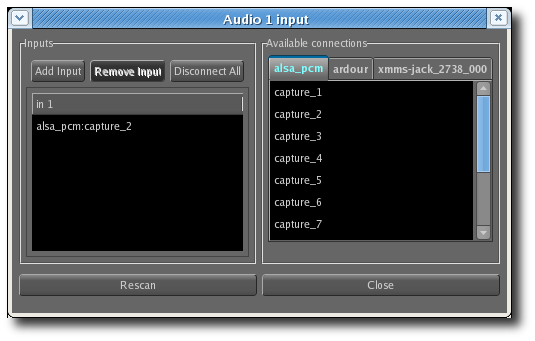

J'ouvre ensuite la table de mixage (menu Windows, Show Mixer) puis je connecte l'expandeur à ma piste audio (pour cela, cliquer sur le bouton input de la piste puis sur l'entrée correspondante dans l'onglet alsa_pcm).

Used in Ardour 2 Synchro Muse


Création du projet MusE


Citation :
Une fois MusE lancé, je crée une nouvelle piste MIDI (menu Edition, Ajouter piste).

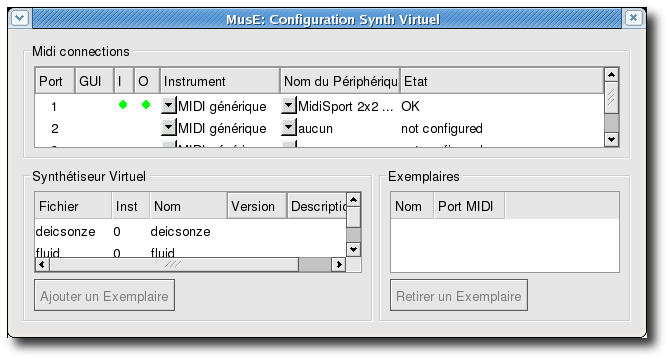

Ensuite, j'ouvre la fenêtre de configuration du synthétiseur virtuel (menu Settings, Midi Ports/Soft Synth),
puis je choisis le bon port MIDI dans la colonne Nom du périphérique du canal 1.

Used in Ardour 2 Synchro Muse


La synchronisation

Citation :
Côté Ardour : dans le menu Options, cocher les cases Send MTC, Send MMC et Send MIDI feedback et décocher Use MMC.

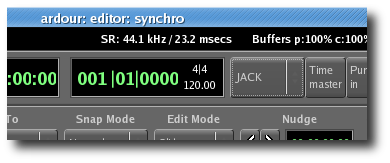

Positionner ensuite la source d'horloge sur Jack :

Used in Ardour 2 Synchro Muse




Citation :
Côté MusE : ça se passe dans le menu Settings, Synchro MIDI :

Used in Ardour 2 Synchro Muse



L'enregistrement proprement dit

Courage, on y est presque !
Il ne reste qu'à valider l'option enregistrement pour les pistes concernées et à mettre les deux logiciels en mode enregistrement.
Used in Ardour 2 Synchro Muse
Used in Ardour 2 Synchro Muse

Voilà, c'est prêt ! Il suffit maintenant de cliquer sur le bouton play d'un des deux logiciels pour lancer les deux enregistrements simultanément.

Le petit plusse
Tout déplacement de la tête de lecture d'Ardour entraînera le même déplacement de celle de MusE.

Hep !
Ne pas oublier ensuite de sauvegarder les fichiers des deux logiciels; pour plus de simplicité, j'ai tendance à enregistrer les fichiers de MusE dans le répertoire du projet Ardour, même si ce n'est pas une obligation.





Remerciements

J'avoue m'être très largement inspiré d'un document écrit par Yves Potin : http://logiciels-libres-cndp.ac-versailles.fr/IMG/MAO.pdf .
Les erreurs que vous pourrez trouver sont probablement mon œuvre plus que la sienne. wink
