Cette page de documentation explique comment obtenir le droit d'utiliser des applications en mode temps réel grâce aux cgroups sur un système GNU/Linux. Elle s'applique aux distributions actuelles qui n'utilisent pas systemd, comme la version standard d'ubuntu et les distributions basées sur la compilation, comme dans cet exemple gentoo. Pour savoir pourquoi nous ne savons pas faire du temps réel avec systemd et les cgroups, passez directement à la fin de cette page.

CGROUP et libcgroup

CGROUP (ou cgroup) est un ensemble de fonctions des noyaux récents. Libcgroup est une bibliothèque de fonctions et un ensemble de programmes qui permettent de gérer facilement ces fonctions.

CGROUP fournit un mécanisme d'agrégation / partitionnement des ensembles de tâches, et de tous leurs futurs enfants, en groupes hiérarchiques ayant un comportement spécialisé. Le patch temps réel du noyau ne fait pas autre chose: il permet de définir une priorité supérieure aux tâches du groupe audio. Nous pouvons faire la même chose avec CGROUP, ce avec n'importe quel noyau récent.

Il est possible de gérer ces hiérarchies et ces sous-systèmes avec des commandes depuis une console, mais libcgroup permet de le faire plus facilement, de façon plus étendue, et de rendre cette gestion permanente en modifiant sa configuration.

Le but de tout ça ? rolleyes, je comparerais avec udev. Udev permet de gérer les périphériques de façon automatique (en principe ça marche assez bien heureusement ! ).

Cgroup fait la même chose mais avec toutes les tâches du système.
Le principe de base est d'assigner des ressources aux tâches.

Lors de sa mise en œuvre, je me suis rendu compte que bien que cgroup concerne l'ensemble des tâches et des ressources du système, il est, en tout cas pour ce qui nous intéresse ici, l'audio professionnelle, bien plus simple à configurer que udev. Ceci va faire plaisir à beaucoup de monde, j'en suis sûr ! santa

Sur le long terme, je pense que beaucoup d'entre nous utiliseront, pour l'audio pro, un noyau standard avec Cgroup. Cependant, le noyau temps réel ne va pas disparaitre, ceci car il a prouvé qu'il est une bonne solution, les développeurs du patch temps réel vont continuer à développer / expérimenter de nouvelles solutions, et aussi parce que Cgroup ajoute une légère surcharge et certains d'entre nous ne voudront pas, de ce fait, l'utiliser.

Configuration du noyau

Nous n'avons besoin que d'une seule fonction de Cgroup, son planificateur temps réel. Pour un noyau 3.6.2-gentoo:

General setup --->
     [*] Control Group support --->
          [*] Group CPU scheduler --->
               [*] Group scheduling for SCHED_RR/FIFO


Cette dernière option nous donne CONFIG_RT_GROUP_SCHED, ce qui nous permet d'allouer la bande passante processeur à des groupes de tâches. Elle va aussi rendre impossible aux utilisateurs non root d'utiliser des tâches temps réel, ceci tant que la bande passante temps réel pour ces tâches n'a pas été allouée.

Ne chercher pas cette option dans un noyau temps-réel, elle n'existe pas pour le moment (3.6.3-rt8). De plus, je doute qu'elle n'y figure jamais car nous nous retrouverions avec deux options concurrentes pour faire la même chose.

Il n'est pas nécessaire de sélectionner "Automatic proocess group scheduling" car cela sélectionne d'autres options dont nous n'avons pas besoin et qui ne servent à rien avec RT_GROUP_SCHED.

Sous Debian, le noyau standard propose les cgroups, mais pas cette option. Il est donc nécessaire de compiler son propre noyau. Utiliser le noyau standard à la place du rt. J'ai supprimé toutes les options cgroups existantes et fait comme ci-dessus.

Installation et configuration de libcgroup

Installation

gentoo :
Sous gentoo, c'est aussi simple que
emerge -a libcgroup


Debian :
sudo apt-get install cgroup-bin libpam-cgroup


Ils ont viré les scripts de démarrage pour les mettre dans la doc de cgroup-bin, mais sans les patchs Debian. Comme cela prendrait 3 pages pour expliquer tout ce qu'il faut faire pour récupérer et appliquer les patchs, le plus simple est de télécharger Image cgroup-config-debian.tar.gz. Pour le décompresser, il doit bien y avoir une commande, mais comme je suis flemmard j'utilise mc, le gestionnaire de fichiers à tout faire pour la console.

Si vous ne l'avez pas encore, c'est l'occasion de l'installer. Bientôt, vous ne pourrez plus vous en passer:
sudo apt-get install mc


Autres distributions :
A compléter...

Configuration

Libcgroup vient avec deux Démons (programme qui tournent en tâche de fond) qui doivent être configurés et lancés lors du démarrage du système. Il n'existe pas de configuration par défaut, ceci car contrairement à UDEV qui prend en charge les périphériques existants de l'ordinateur, il est impossible de savoir quel usage veut faire l'utilisateur de son ordinateur, et par conséquent quelle optimisation lui convient.

Ces deux démons sont cgconfig et cgred. Cgconfig monte le système de fichiers associé à cgroup. Cgred gère les ressources attribuées aux programmes gérés par crgoup.
Sous gentoo et Debian, ces deux daemons se trouvent dans /etc/init.d.
Quid d'autres distributions ?

Il faut éditer deux fichiers pour configurer cgroup. Le premier, /etc/cgroup/cgconfig.conf permet de définir les hiérarchies et les sous-systèmes associés à ces hiérarchies. Dans notre cas, nous définissons la hiérarchie cpu et le sous-système rtaudio en suivant les indications du ? wiki de JACK. J'ai d'abord essayé la méthode 2, mais cgconfig plantait au démarrage. La méthode 3 fonctionne bien.
Sous Debian, ce script est dans /etc/cgconfig.conf.

/etc/cgroup/cgconfig.conf
namespace {
        cpu = /;
}

group rtaudio {
	perm {
		task {
			uid = root;
			gid = audio;
		}
		admin {
			uid = root;
			gid = root;
		}
	}
	cpu {
		cpu.rt_runtime_us = 900000;
	}
}


Nous définissons ici un groupe cgroup rtaudio. Il utilise la hiérarchie cpu. Nous l'utilisons pour définir le temps processeur que les processus temps-réel des programmes membres de ce groupe peuvent utiliser.

L'utilisateur root peut l'administrer (lancer des commandes depuis la console pour le modifier).

Les utilisateurs membres du groupe audio en font partie et peuvent l'utiliser. C'est le groupe dédicacé pour l'audio avec jack. D'autres distributions peuvent utiliser un autre groupe, il vous faut alors remplacer audio par le nom de ce groupe dans toutes les configurations de cette page.

La ligne avec cpu.rt_runtime_us définit le nombre de micro secondes par seconde que le processeur peut consacrer aux tâches temps-réel du groupe rtaudio, ici 900'000. Il reste donc au minimum 100'000 micro secondes par seconde disponibles pour les autres tâches.

La valeur de sched_rt_period_us est définie par le noyau (il est possible de la changer mais c'est inutile ici) et elle détermine la période considérée. Sa valeur est de 1 seconde. Les 100'000 micro secondes par seconde sont donc la différence entre sched_rt_period_us et cpu.rt_runtime_us. Avant, j'avais mis 950'000 micro secondes, mais en y regardant de plus près, je me suis rendu compte que cette dernière valeur est aussi la valeur de sched_rt_runtime_us du système, valeur que vous pouvez trouver avec

# cat /proc/sys/kernel/sched_rt_runtime_us
950000
# cat /proc/sys/kernel/sched_rt_period_us
1000000


La différence est de 50'000, et comme l'indique la documentation du noyau, le noyau a besoin de ces 50'000 micro secondes pour assurer le bon fonctionnement des autres tâches. Mais le noyau contient aussi des tâches temps réel. Avec cette configuration, nous nous retrouvons donc avec deux groupes qui peuvent lancer des tâches temps-réel : le noyau et rtaudio. Il m'a donc semblé important, afin d'assurer le bon fonctionnement du noyau, de lui laisser plus de temps à disposition qu'à rtaudio. En fait je n'en suis pas sur, et donc je préfère être prudent.

Ainsi, une tâche temps réel qui monopolise le processeur se verra obligée de laisser la main aux tâches temps réel du noyau pendant les 50'000 micro secondes de différence entre sched_rt_runtime_us et cpu.rt_runtime_us. Elle ne devrait donc pas pouvoir planter le système.

Enfin, cpu.rt_runtime_us ne concerne que les processus temps-réel d'un programme. Par exemple dans ardour, seul le traitement audio sera concerné. Les autres processus d'ardour comme l'interface graphique seront dans les 100'000, ils bénéficieront donc d'une priorité beaucoup moins grande.

Le second fichier est /etc/cgroup/cgrules.conf
Sous Debian, /etc/cgrules.conf.

Il est utilisé pour définir les programmes qui font partie du cgroup rtaudio. En d'autres termes, c'est là que nous allouons la bande passante temps-réel pour les programmes.

Une modification de JACK est en cours de développement pour permettre à jackd-jackdbus de rajouter automatiquement à cgroup temps-réel les programmes qui utilisent JACK. Mais c'est un travail en cours, donc nous devons rajouter tous les programmes souhaités :

@audio:jackd      cpu	rtaudio/
@audio:jackdbus   cpu	rtaudio/
@audio:ardour   cpu	rtaudio/
@audio:mplayer   cpu	rtaudio/


Une des deux premières lignes est indispensable, elles rajoutent respectivement jackd et jackdbus.

Les deux suivantes rajoutent respectivement Ardour 3 et mplayer.

Il faut aussi configurer PAM. Pour cela, nous définissons une priorité temps réel de 99 pour les tâches du groupe audio. Le groupe audio doit aussi n'avoir aucune restriction d'utilisation de la mémoire.

Dans le fichier /etc/security/limits.conf:
@audio   -  rtprio     99
@audio   -  memlock    unlimited


Bien sur, vous devez être membre du groupe audio.

La dernière chose à faire est de créer une partition tmpfs pour les cgroups. Dans /etc/fstab:
cgroup		/sys/fs/cgroup	tmpfs	nodev,nosuid	0	0

et montez là comme root:
mount /sys/fs/cgroup

Certaines distributions peuvent utiliser un autre chemin pour les chroups, c'est à vous de voir.

Pour lancer les démons de Cgroup, tapez :
/etc/init.d/cgred start
 * Starting cgconfig service ...                                           [ ok ]
 * Starting CGroup Rules Engine Daemon ...                                 [ ok ]


Nos deux démons ont bien été lancés. Pour les lancer automatiquement au démarrage :
rc-update add cgred default


Sous Debian:
update-rc.d cgconfig defaults 19
update-rc.d cgred defaults 19


Test

Avant de commencer les tests, il faut sortir de votre bureau et vous loguer de nouveau. D'abord parce que cgroup ne prend en compte que les processus qui ont été lancé après lui. Ensuite pour que les changements apportés à PAM prennent effet.

Pour m'assurer que cgroup fonctionne bien et que les programmes que je lance fonctionnent comme souhaité, j'ai réalisé deux petits scripts que j'ai placé dans $PATH.

Pour connaître votre PATH :
echo $PATH
~/bin:~/bin:/usr/local/bin:/usr/bin:/bin:/opt/bin:/usr/x86_64-pc-linux-gnu/gcc-bin/4.5.3:/usr/qt/3/bin:/usr/games/bin

Je les ai placés dans ~/bin

Notez aussi que les fichiers de la hiérarchie CGroup peuvent se trouver à un endroit différent que celui utilisé ici et propre à gentoo (/sys/fs/cgroup).

Le premier script, findrtp :
findrtp
#!/bin/sh
for i in `cat /sys/fs/cgroup/cpu//rtaudio/cgroup.procs`;
    do echo "Trouvé le pid $i qui correspond à `cat /proc/$i/cmdline`";
done

Il faut le sauver (ici sous ~/bin/findrtp) et le rendre exécutable :
chmod +x findrtp

Ce programme trouve les processus du cgroup rtaudio et nous donne leurs pid et la ligne de commande correspondante :
findrtp
Trouvé le pid 3882 qui correspond à /usr/bin/jackdbusauto
Trouvé le pid 11574 qui correspond à mplayerdvb://2@


Le deuxième script, findrtt :
findrtt
#!/bin/sh
for i in `cat /sys/fs/cgroup/cpu//rtaudio/tasks`;
    do echo "Trouvé le pid $i qui correspond à `cat /proc/$i/cmdline`";
done

Ce programme trouve toutes les tâches du cgroup rtaudio. Il est nécessaire car un processus (programme) peut avoir plusieurs tâches.

Il faut aussi le sauver et le rendre exécutable.
findrtt
Trouvé le pid 3882 qui correspond à /usr/bin/jackdbusauto
Trouvé le pid 3889 qui correspond à /usr/bin/jackdbusauto
Trouvé le pid 3890 qui correspond à /usr/bin/jackdbusauto
Trouvé le pid 3891 qui correspond à /usr/bin/jackdbusauto
Trouvé le pid 11574 qui correspond à mplayerdvb://2@
Trouvé le pid 11577 qui correspond à mplayerdvb://2@
Trouvé le pid 11578 qui correspond à mplayerdvb://2@
Trouvé le pid 11579 qui correspond à mplayerdvb://2@


Nous voyons avec findrtp que nous avons deux programmes temps réel, jackdbusauto et mplayer. Avec findrtt, nous voyons que chacun de ces programmes utilise 4 tâches. Mais nous ne savons pas encore lesquelles sont temps-réel. Pour cela, nous pouvons utiliser ps:
ps -eLo rtprio,pri,cgroup,class,pid,pcpu,%mem,user,comm --sort pri|less
RTPRIO PRI CGROUP                      CLS   PID %CPU %MEM USER     COMMAND
...
     -  19 2:cpu:/rtaudio              TS   2613  0.0  1.0 dom      jackdbus
     -  19 2:cpu:/rtaudio              TS   2613  0.0  1.0 dom      jackdbus
     -  19 2:cpu:/rtaudio              TS   2613  0.0  1.0 dom      jackdbus
    10  50 2:cpu:/rtaudio              FF   2613  0.4  1.0 dom      jackdbus
     -  19 2:cpu:/rtaudio              TS   2613  0.0  1.0 dom      jackdbus
...
     -  19 2:cpu:/rtaudio              TS   3642  0.0  1.0 dom      alsa_out
     -  19 2:cpu:/rtaudio              TS   3642  0.0  1.0 dom      alsa_out
     -  19 2:cpu:/rtaudio              TS   3642  0.0  1.0 dom      alsa_out
     5  45 2:cpu:/rtaudio              FF   3642  0.5  1.0 dom      alsa_out
     -  19 2:cpu:/rtaudio              TS   3643  0.0  1.0 dom      alsa_in
     -  19 2:cpu:/rtaudio              TS   3643  0.0  1.0 dom      alsa_in
     -  19 2:cpu:/rtaudio              TS   3643  0.0  1.0 dom      alsa_in
     5  45 2:cpu:/rtaudio              FF   3643  0.5  1.0 dom      alsa_in
     -  19 2:cpu:/rtaudio              TS   3664  0.0  1.3 dom      timidity
     -  19 2:cpu:/rtaudio              TS   3664  0.0  1.3 dom      timidity
     -  19 2:cpu:/rtaudio              TS   3664  0.0  1.3 dom      timidity
     5  45 2:cpu:/rtaudio              FF   3664  0.0  1.3 dom      timidity
     -  19 2:cpu:/rtaudio              TS  30170  6.1  1.4 dom      mplayer
     -  19 2:cpu:/rtaudio              TS  30170  0.0  1.4 dom      mplayer
     -  19 2:cpu:/rtaudio              TS  30170  0.0  1.4 dom      mplayer
     5  45 2:cpu:/rtaudio              FF  30170  0.1  1.4 dom      mplayer

Ceci nous montre entre autre quelles sont les tâches du cgroup rtaudio, leur priorité, leur priorité temps réel, ainsi que leur classe d'agencement. TS est l'agencement "normal" SCHED_OTHER, FF est l'agencement temps-réel SCHED_FIFO.

Un autre test est de baisser la latence de jack. Lancez qjackctl et jouez avec les paramètres. Ainsi, avec les Control Groups, il m'a été possible de baisser la latence de jack avec le noyau gentoo de 42,7 msec (1024 Frames/Period, 48kHz, 2 Periods/Buffer) à 0,667 msec (16 Frames/Period) sans avoir plus de xruns (seulement au lancement des applications), soit un résultat aussi bon qu'avec un noyau temps-réel.

Il y a aussi htop qui nous donne les même renseignements que top, mais avec une autre présentation:

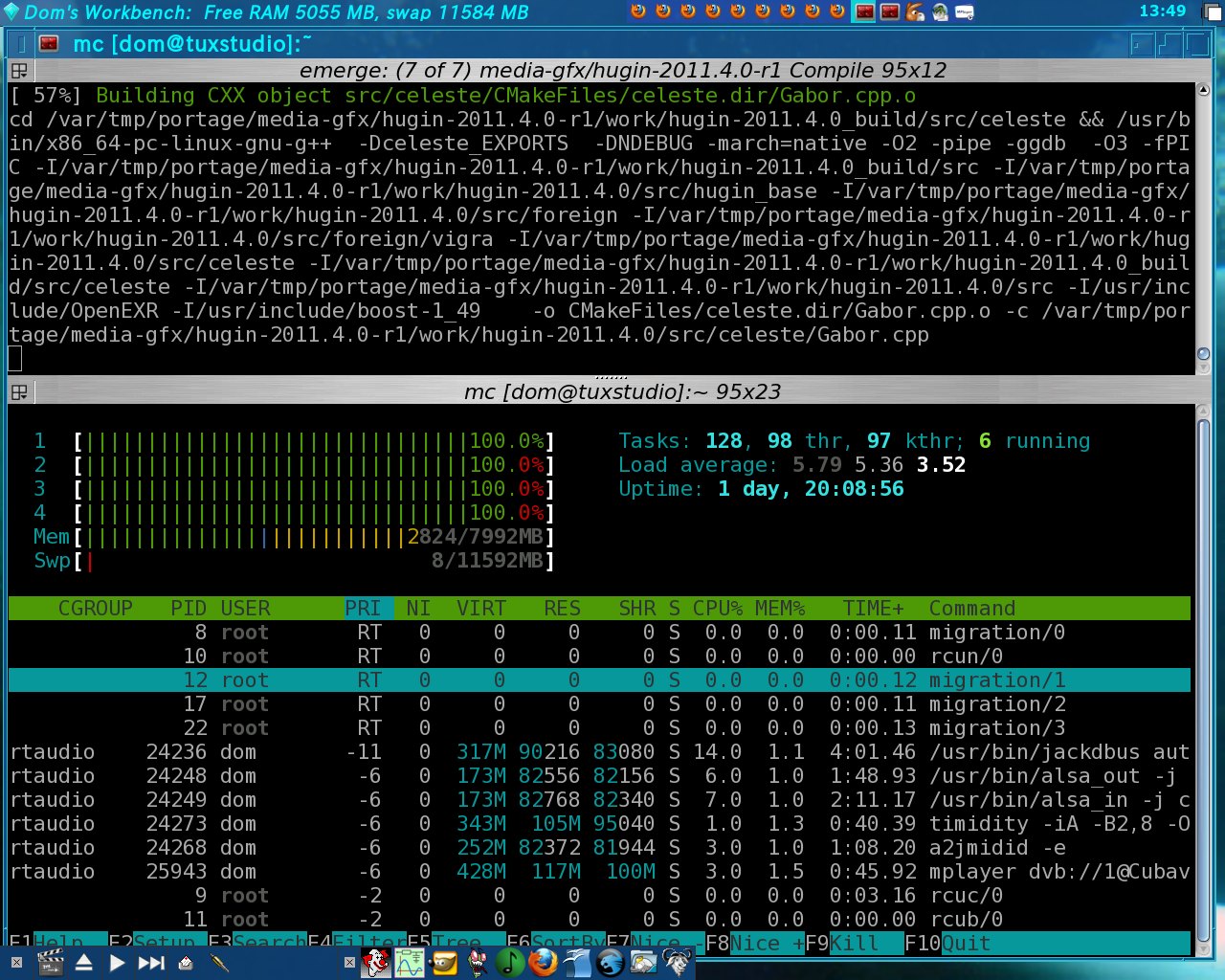

htop avec le rtaudio Control Group et 100% processeur
htop avec le rtaudio Control Group


htop est configuré (avec F2) pour montrer tous les threads ainsi que la collone Cgroup. Avec F6, l'affichage est trié par ordre de priorité descendante. Nous voyons 5 threads du noyau qui ont la priorité la plus haute (RT - temps-réel). Ensuite viennent le thread temps-réel de jack avec une priorité de -11 ainsi que les autres threads temps réel des programmes connectés à jack avec une priorité de -6. Seulement ensuite viennent tous les autres threads.

Pour bien charger le système, j'ai lancé l'installation/compilation de hugin. Les 4 processeurs sont à 100% d'utilisation, beaucoup de mémoire est utilisée, et nous ne voyons pas de xruns dans l'icône de qjackctl en bas à gauche.

Note:

das_watchdog

das_watchdog ne sert plus à rien quand CGroup est configuré pour utiliser son agenceur temps-réel. Ceci vient du fait que cet agenceur lui fait croire que tout va bien. En fait, c'est cet agenceur temps réel de CGroup qui fait le travail de das_watchdog et ce dernier n'a donc jamais à intervenir. Vous pouvez donc enlever das_watchog de votre système.

Les distributions qui utilisent systemd

L'état actuel de systemd et des cgroups est en phase de transition. Pour les cgroups, les développeurs de ces fonctions du kernel sont en train de les ré-écrire. Cela ne devrait pas avoir d'impact jusqu'à qu'ils aient fini. Ce qui risque de durer assez longtemps car c'est une tâche énorme. Il faudra ensuite que Linus Thorwald valide leur travail et l'incorpore dans le kernel vanilla.

En parallèle à ce travail sur les cgroups du kernel, systemd intègre de plus en plus les cgroups, le but final étant que les cgroups du kernel ne proposent plus qu'une hiérarchie, et qu'un démon, le seul pour le moment est systemd, contrôle complètement cette hiérarchie. Pour au moins deux des programmeurs de la LAD (liste Linux Audio Development), systemd pose déjà un plus gros problème que celui qu'il est censé résoudre, ceci car au lieu de proposer les moyens pour définir des politiques de gestion du système, il propose une politique, ce qui limite considérablement les choix des utilisateurs.

De plus, systemd évolue constamment, ce qui en fait un logiciel pour le moins bêta pour le moment. Cela n'empêche pas au moins un des programmeurs de la LAD de l'utiliser sur plusieurs machines. Comment il fait est une autre histoire. Systemd utilise le groupe cpu, nous aussi. Ce qui implique qu'un réglage comme celui présenté ici ne fonctionnera pas car systemd le polluera avec ce qu'il juge bon d'y mettre. Cela peut même, je l'ai expérimenté, provoquer un blocage total du système. Donc si d'aventure, cela vous dit de tenter le coup, faites nous part de vos retours. En ce qui me concerne, je suis vacciné pour un bon moment.

Liens

Documentation du noyau linux sur les cgroups
Some notes on CGroups
JACK and RT cgroups
How do I configure my linux system to allow JACK to use realtime scheduling?
limits.conf(5) - Linux man page
