Cette page présentera Line6 FBV-Express-MKII.


Le Line6 FBV Express MKII est un pédalier contrôleur MIDI. Destiné initialement aux pods et amplificateurs de la marque Line6, il peut cependant être connecté à un ordinateur via un port USB pour s'interfacer avec les applications MIDI de l'ordinateur (effets, boucleur, STAN, synthétiseurs,...).





Informations


Attention : la pédale est bien reconnue automatiquement par Linux et ne nécessite pas de pilote spécifique, toutefois il faudra préalablement affecter des commande MIDI à chaque pédale par l'intermédiaire du logiciel FBV Control Image qui à ce jour (16 janvier 2021) ne fonctionne pas sous Linux. Le logiciel de contrôle est gratuit. Il fonctionne bien dans une machine virtuelle mais pas sous WINE car ce dernier ne gère pas les interfaces MIDI/USB.
Ce paramétrage, peut-être fait une fois pour toute. N'hésitez pas à proposer vos configurations si vous utilisez ce matériel.



Description


Le pédalier se compose de :
  • 4 pédales switch notées A à D (avec led lorsqu'actives)
  • Une pédale d'expression

Connecté à autre chose qu'un ampli Line6 dédiée, la pédale d'expression ne semble avoir qu'une fonction et le switch "toe" (accessible en bout de course de la pédale d'expression) n'est pas actif en MIDI. C'est lui qui est censé faire la bascule entre volume et wahwah.
L'affichage et la fonctionnalité d'accordeur sont liés au branchement à l'ampli, ils ne sont pas actifs si utilisation en mode contrôleur MIDI.

Une fois le pédalier configuré avec l'application FBV control, les messages sont détectés automatiquement par linux. On peut les tester avec l'application gmidimonitor ou encore Drumstick MIDI Monitor.

La pédale se branche à l'ordinateur via un câble USB de A mâle vers B mâle (comme pour de nombreuse imprimante ou scanner).

La pédale est auto-alimentée via USB.

Son encombrement au sol est de la surface d'une feuille A4 environ.



Configuration


Testé notamment sous Debian10/LinuxMintDebianEdition (LMDE4).

Même si le pédalier est reconnu directement, les paramétrages d'usine ne permettent pas de l'utiliser directement. Sous réserve d'informations complémentaires, pour modifier sans utiliser le logiciel (gratuit) fournit par Line6. Malheureusement cette application ne fonctionne pas sous Linux mais uniquement sous Windows et sous MacOSx.

Cette opération n'est utile que très occasionnellement : lorsqu'on choisit d'affecter des comportements aux différents contrôles du contrôleur. C'est à dire qu'on va leur affecter un type de comportement qui sera ensuite reconnu par l'interface MIDI de notre Linux.

L'application FBV Control ne fonctionne pas avec WINE, car (à priori) WINE ne détecte pas les périphériques MIDI.
La solution est alors de passer soit par un ordinateur sous Windows ou MacOSx soit de passer par une machine virtuelle. Bien ajouter les extensions qui permettent d'accéder aux périphériques USB.

FBV Control



Type de commandes :
  • MIDI CC : indique le switch est un "continuous controler" : un bouton ou une touche surveiller. C'est comme lui attribuer un rôle. Si on veut intervenir sur les valeurs CC qui seront traitées, il faut choisir la valeur custom et gérer manuellement les valeurs d'identité CC et les valeurs MIDI générées.
  • MCC : pour gérer les synchros des lecteurs (play, stop, pause ...)
  • Programm Change : permet de changer de préréglages (par exemple pour changer d'effet dans Guitarix)
  • Bank change : pour changer d'ensemble de préréglages
  • Mckie : pour piloter certains appareils
  • Channel : permettra de différencier le pédalier de d'autres périphériques MIDI connectés

Switch mode : affecte un comportement à chaque pédale
  • Single : agit comme un interrupteur qui envoie une valeur
  • momentary : n'envoie une valeur que pendant l'appui et revient à la valeur par défaut lorsque relâché
  • Toggle : active/désactive permet d'alterner entre deux valeurs (sans rester appuyé comme avec momentary)
  • Increment/Decrement : pour incrémenter/décrémenter de 1 une commande (par exemple pour passer à l'effet suivant ou revenir au précédent)<= à l'écran montre que la pédale C sert à avancer et la pédale D à revenir au préréglage précédent).

L'application indique qu'il devrait y avoir deux statuts possibles pour la pédale d'expression (Volume et Wah) avec un switch probablement via le "Toe Switch" (bouton de contact en fin de course de la pédale). Mais à ce stade de connaissance/expérience, le Toe Switch n'est pas détecté et du coup pas de zapping d'une expression à l'autre. Il n'y aura donc qu'une pédale d'expression qui générera des valeurs entre 0 et 127 dynamiquement (qu'on affectera à un volume, une wah, une profondeur de réverbération …)

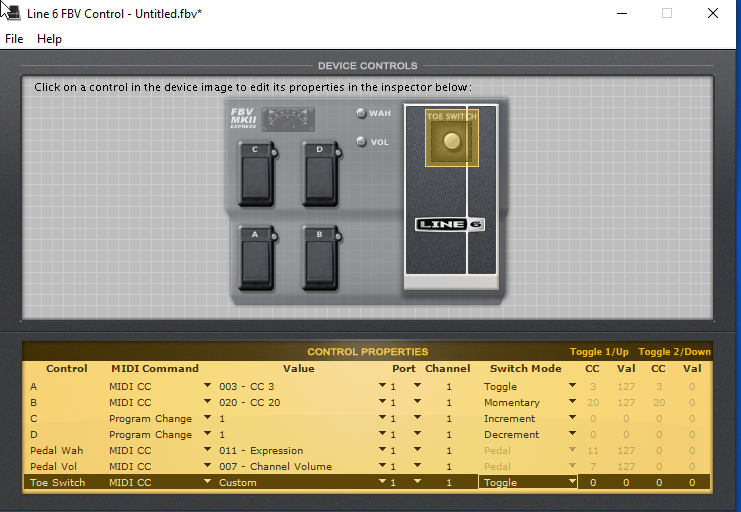

Sur la capture d'écran, un exemple de paramétrage qui a vocation à être utilisé avec une guitare envoyé dans Guitarix et un sooperlooper

A : pour activer ou court-circuiter guitarix
B : pour enregistrer une boucle (appui au démarrage et relâche en fin de boucle)
C : +1 (par exemple pour changer préréglage d'effet)
D : -1 pour revenir à l'effet précédent
Expression : sur volume ou sur un paramètre d'effet en fonction de l'opportunité.

Une fois les affectations terminées sous FBV Control, on peut revenir sous Linux pour se faire plaisir.

Pour tester que Linux reçoit bien les messages :

  • Lancer Drumstick MIDI Monitor
  • Dans le menu connexion, choisissez de monitorer le pédalier
  • Tester vos différentes pédales pour vérifier que ça fait bien ce que vous voulez.

Exemple à partir de la configuration de pédalier précédente :




Utilisation


Lorsque le pédalier est configuré, vous pouvez l'interconnecter avec les autres applications via JACK.
Attention, toutefois les interfaces MIDI sont hétérogènes. FBV Express MKII est en MIDI ALSA alors que Guitarix par exemple est en MIDI JACK. Pour qu'ils puissent communiquer, il faudra lancer en ligne de commande a2jmidid (pont entre ALSA-MIDI et JACK-MIDI) pour pouvoir patcher entre eux les différents composants MIDI.
Ici un exemple avec Guitarix et SooperLooper :





Divers
