Réaliser un préamplificateur microphone intégré au PC
ATTENTION


Intervenir à l'intérieur d'un ordinateur est dangereux !

Vous devez consulter les documents techniques et le contrat de garantie de l'appareil avant d'effectuer toute modification.

Le site, ses participants et le rédacteur ne peuvent être tenu pour responsable de toutes dégradations ou accidents, provoqués ou conséquents à cette intervention.


Construire un préamplificateur microphone intégré au PC








Préambule


En musique, pour composer, je souhaite utiliser la carte son intégrée à l'ordinateur et ne pas avoir recours à une autre carte son. Pour la voix, j'utilise un micro « professionnel », mais j'ai toujours eu un souci d'impédance qui m'obligeait à pousser la pré-amplification en augmentant le souffle.
Image Ce souffle ne venait pas du micro mais des composants de la carte.
Je suppose que l'entrée microphone des ordinateurs est prévue pour un micro-casque....

Pour diminuer ce souffle, je devais donc augmenter le son du microphone, avant l'entrée, par un préamplificateur matériel que je voulais insérer dans l'ordinateur et ainsi de profiter de son alimentation 12 ou 5 V, et d'avoir une plaque support la plus réduite possible.

Étant donné qu'intervenir directement sur la plaque de l'ordinateur est quasiment impossible et surtout dangereux pour le matériel, j'ai établi la connexion entre la sortie préamplificateur et l'entrée micro de l'ordinateur par un câble/jack mono 3,5. Ce qui permettra aussi de déconnecter le préampli pour libérer l'entrée et brancher un autre micro sans amplification.

Ce montage permet de respecter l'intégrité de l'ordinateur.

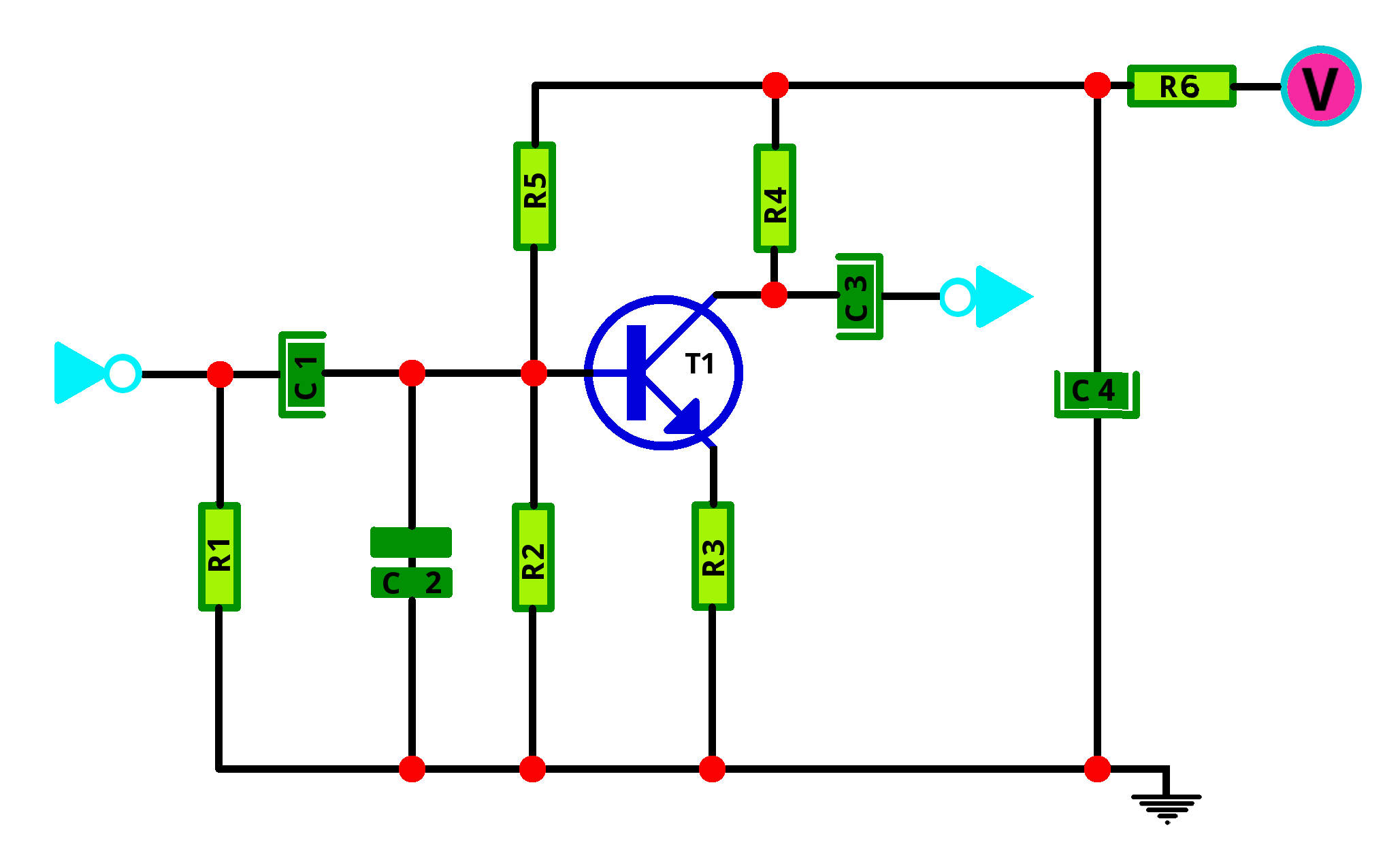

Schéma électronique


Le schéma est simple, j'ai évité de placer un potentiomètre de réglage de niveau en sortie puisque le but est d'y avoir le maximum de puissance.
Le couple C2/R2 sert de filtre de coupure vers 300hz.
L'impédance d'entrée est d'environ 5000 ohms.

Le montage ne demande qu'un transistor BC113 qui est à très faible bruit. Il peut-être remplacé par un BC108, BC109 mais dans ce cas il y a des risques d'apporter du souffle. D'autres transistors sont certainement compatibles, pour en déterminer le niveau d'équivalence voir la fiche de caractéristiques.

Je n'utilise que des composants de récupération. De ce fait les résistances sont de différentes puissances, le mieux serait d'utiliser des 1/4 watt, sauf pour R6 qui sera à 1/2 watt. Pour les condensateurs la tension minimum acceptable sera de 16 volts.

Résistance valeur Condensateur valeur
R1 6.1 K ohms C1   1 µf 16v
R2 82 K ohms C2 6,8 nf
R3 110 ohms C3 1 µf 16v
R4 4.7 K ohms C4 100 µf 16v
R5 560 K ohms
R6 12 K ohms



Circuit cuivre


Image Image Ci-contre le coté cuivre "classique" de la plaque support de 35mmx25mm.

Pour réaliser ce circuit j'ai préféré utiliser la méthode du fraisage avec la mini-perceuse pour créer les séparations, plutôt que de graver le circuit à l'acide. Le circuit sera fixé sur la barrette avec une petite équerre soudée ( pour info, c'est une lamelle de cuivre coupée, pliée et percée ) et pour assurer la stabilité de la plaquette, la connexion "chaude" de la prise micro 3.5 est aussi directement soudée sur le circuit ; Cette opération demande un peu de dextérité mais est très efficace.



La mise en place des composants est simple :
  • Commencer par les câbles, la prise jack et les accessoires de fixation qui doivent être soudés.
  • Puis les résistances et condensateurs.
  • Finir par le transistor en portant beaucoup d'attention à son brochage. Voir ici pour la position de ses connecteurs.


Montage et connexion


Attention
Avant tout branchement, vérifiez qu'il n'y a aucun court-circuit possible.

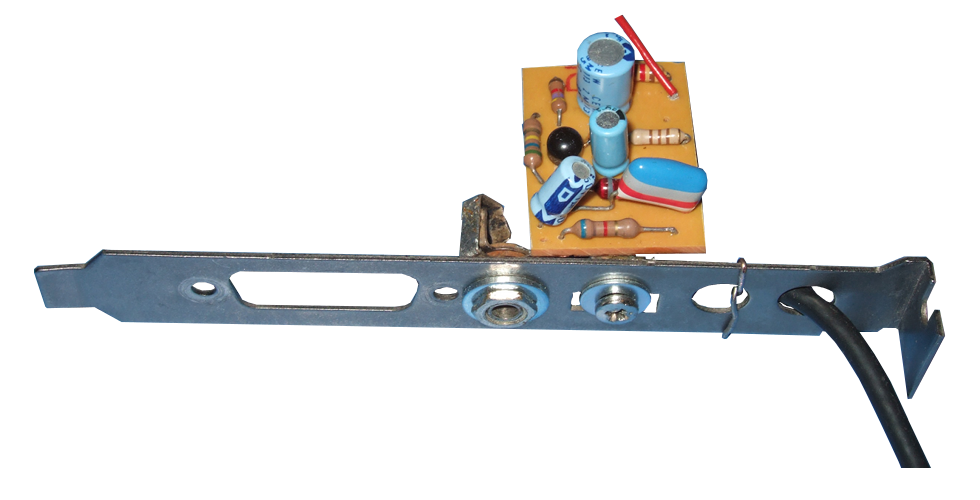

L'assemblage sur la barrette est simple, avec la prise jack et une vis.

La masse est connectée grâce à l'équerre soudée sur la masse du circuit.
Si vous avez procédé autrement il faut prévoir cette connexion.

Le câble qui sort de la barrette doit y être fixé, pour éviter, en cas de traction sur celui-ci, qu'il n'arrache le circuit.

avertissement :
Vérifiez que le diamètre de la prise mâle jack passe bien à travers la grille support de la barrette, sinon il faudra dessouder...



Image Image

Le montage dans l'ordinateur ne présente aucun de problème. Il n'y a que l'alimentation à connecter sur le fil jaune d'une prise interne pour avoir du 12v. Vous pouvez le connecter sur le 5v (fil rouge) mais le gain en sera diminué.


Isolement du circuit




Il est possible que des bruits parasites produits par l'ordinateur viennent perturber les enregistrements.
Si tel est le cas il faut réaliser un genre de cage d'isolement en métal pour éliminer ces bruits.
J'ai utiliser de la tôle d'acier de 50/100mm facile à découper et à plier, l'aluminium peut tout à fait convenir et sera encore plus simple à travailler.


Liens et commentaires


caractéristiques du transistor BC113
