Information pour les cartes son RME Hammerfall DSP (= RME HDSP).
Pour UbuntuStudio
Pour UbuntuStudio, les logiciels sont normalement pré-installés.
Pour en être sûr :
Pour configurer et utiliser cette carte, vous pouvez suivre le manuel écrit par RME pour Windows/Mac qui s'applique également à GNU/Linux : http://www.rme-audio.de/en_downloads_manuals.php
.
Cette dernière étape est importante car les RME ne fonctionnent pas de façon normale que ce soit sous Windows, Mac, ou Linux.
Carte son PCI avec 3 entrées/sorties adat (toslink), 1 entrée/sortie s/pdif, 2 entrées/sorties MIDI, synchronisation wordclock in/out.
Site du fabricant: http://www.rme-audio.de/en_products_hdsp_9652.php
Très simple, il suffit de bien connecter sa carte qui est en deux parties comme vous voyez l'image ci-dessus. Tout est très bien expliqué dans le manuel.
Aucun problème de reconnaissance de la carte.
Informations que l'on peut trouver en tapant dans le terminal:
lspci
Multimedia audio controller: Xilinx Corporation RME Hammerfall DSP (rev 6b)
Intel Quadcore 2.6 ghz
8 ghz de mémoire vive
Nvidia geforce 7300 se
Disque dur Seagate 250 go (pour le système)
Disque dur western digital velociraptor 300 go (pour mes projets son)
Système ubuntu lucid 64 bit sous environnement gnome
Noyau 2.6.31-11-rt
Je précise que je n'ai pas désactivé la carte son interne...
Avant toute chose, deux fenêtres principales sont à connaître avec la rme:
La fenêtre des réglages de la carte elle-même (sous le nom de hdspconf):
Beaucoup de la configuration de la carte se fait ici.
Mais pour l'utilisation générale, le centre nerveux se trouve ici hdspmixer:
Vous avez toutes vos entrées/sorties de votre carte... L'interface est extrêmement simple (il faut quand même bien avoir le cheminement de votre carte dans la tête...). Vous pouvez sur chacune des pistes régler la panoramique, le niveau d'entrée, de sortie, possibilité de solo, de mute... Et l'inversion de phase? Et bien non, ce qui est bien dommage... Le routage des entrées sorties de la carte elle-même se fait ici...
Par exemple, à la base, l'entrée 1 va dans la sortie 1, l'entrée 2 sorti 2 etc... Le patch de la carte est droit en fait... Mais vous pouvez décider que les sorties 1 et 2 ne sortent plus en 1 et 2 mais en 3 et 4, ou en 5 et 6... Vous imaginez le nombre de possibilités ...
Vous pouvez aussi ne faire qu'apparaître que les entrées, les sorties...
Différents presets sont mis à disposition (avec 8, il y a de quoi faire...). De l'un à l'autre, vous pouvez muter certaines entrées ou sorties, mettre un solo sur certaines pistes... C'est relativement bien fait.
Vous pouvez régler aussi le temps de montée et de chute des vu-mètres ainsi que d'autre petite chose...
Par contre, attention, rien de marchera, vous n'aurez pas de son si votre fenêtre rme n'a pas été ouverte ! Chez moi, c'est comme ca... Pour « activer » la carte, il faut absolument ouvrir hdspmixer pour que les sons puissent entrer et sortir...
Mais voici comment contourner le problème du lancement de HDSPMixer
Ouvrir un terminal root
ou
lui coller ceci:
ctrl+O puis entrée pour sauvegarder ensuite cltl+x pour refermer nano.
Toujours en root:
ou
Dans les préférences système vous devez avoir un pann,eau qui permet de sélectionner les applications qui se lanceront au démarrage de votre session.
Ou bien créer un fichier directement de la sorte :
Lui donner ce qu'il faut :
Lancement de jack :
Attention : Toujours vérifier que la carte hammerfall est sélectionnée dans « périphérique d'entrée» et « périphérique de sortie ». Il a très souvent tendance à sélectionner par défaut la carte intégrée de la carte mère... Il faut juste sélectionner « hammerfall hdsp 9652 ». (ce problème a été résolu en désactivant tout simplement la sortie son de la carte mère dans le bios...)
Voilà la bête:
Il y a de quoi faire...
En lecture vlc marche très bien, mais mplayer fonctionne beaucoup mieux chez moi, Totem à proscrire...
Je précise que je fais rarement d'enregistrement comme cela... Ceci dit, avec les logiciels les plus réputés dans le monde de la MAO sous GNU/Linux, je n'ai jamais eu aucun souci... que ce soit hydrogen, Zynaddsubfx... Pour ce qui est de Rosegarden, pour l'avoir utilisé plusieurs fois, cela fonctionne très bien...
J'utilise le plus souvent VMPK pour relier le midi à certains greffons non-libres par wine et je les redirige vers Ardour 3...
Mais voilà ce que cela peut donner :
C'est au final ce que je fais le plus souvent. En effet, j'ai une presonus digimax fs avec 8 entrées et une rme octamic II aussi avec 8 entrées. Je sort de ces 2 machines en adat pour rentrer dans la rme hdsp 96/52. Le logiciel que j'utilise le plus souvent est Ardour 3 (version 2.8.11). Je suis pour l'instant aller jusqu'à 16 pistes en simultanés en 48 khz et 32 bit sans aucun plantage et une bonne qualité d'enregistrement... On s'aperçoit rapidement de l'efficacité de cette carte avec le séquenceur ardour puisque Paul Davis lui-même a participé à l'élaboration des programmes rme sous GNU/Linux...
Une petite capture avec rezound que j'utilise parfois et qui est aussi très efficace:
La lecture sans la mise en route de jack c'est à dire le mixer en mode autonome, donne une latence quasiment nulle.
Dans mon cas c'est un 24 pistes numérique branché en adat
qui lit/enregistre l'audio et non pas le système.
Ce hdspmixer pourrait être pratique pour connecter deux DAW entres elles
via les lightpipe ADAT avec une synchronisation wordclock au besoin.
Cette carte son est d'une qualité plus que remarquable, c'est une interface audio professionnelle.
Le seul bémol: la qualité se paye, elle reste assez chère et de plus, pour de l'enregistrement externe il faut soit acheter des preamps et convertisseur soit avoir des sorties adat ou s/pdif sur vos machines...
Malgré cela, aucun problème d'installation, des programmes de configuration très bien fait... Certaines choses sont à savoir, mais je ne regrette absolument pas d'être passer à la rme hammerfall hdsp 96/52 sous GNU/Linux. On s'aperçoit rapidement de l'efficacité redoutable de cette carte et surtout de sa qualité... La mao sous linux n'en est qu'à ses débuts et cela est déjà très prometteur...
Il est à noter que cette qualité "fait en allemagne" fait dans le durable et c'est tant mieux car d'occasion, les HDSP sont abordables et sont des valeurs sûres.
Autre petite trouvaille :
Une HDSP 9652 c'est pas donné mais les extentions qui vont avec non plus.
Voici donc un très bon convertisseur N/A c'est la M Audio Audiophile 2496
on branche le spdif out de la HDSP sur le SPDIF in de 2496
le Envy24 fonctionne en stand Alone ...
Voir aussi cette exemple de fichier de configuration ALSA pour fusionner 2 cartes Hammerfall en une :
http://www.alsa-project.org/main/index.php/Asoundrc#Bindings_explained (anglais)
http://www.alsa-project.org/main/index.php/Asoundrc#Virtual_multi_channel_devices
Voir aussi ce tutorial : 2 Cartes RME et Jack2.
[+]
Table des matières
Hammerfall 9632 pci.
Pour UbuntuStudio
Pour UbuntuStudio, les logiciels sont normalement pré-installés.
Pour en être sûr :
- ouvrir Synaptic (système > administration > gestionnaire de paquets synaptic )
- taper hdsp
- vous verrez 2 applications : alsa firmware loaders et alsa tools gui
- installez les (s'ils ne le sont pas)
- aller dans Son et Video > Production Audio > HDSPConf et HDSPMixer devraient s'y trouver. Ce sont les applications dont vous avez besoin pour cette carte.
Pour configurer et utiliser cette carte, vous pouvez suivre le manuel écrit par RME pour Windows/Mac qui s'applique également à GNU/Linux : http://www.rme-audio.de/en_downloads_manuals.php
.Cette dernière étape est importante car les RME ne fonctionnent pas de façon normale que ce soit sous Windows, Mac, ou Linux.
Fils de discussion liés
- qjackctl session et baie de brassage
- Latence
- RME Hammerfall 9632 sous AVLinux: problème avec les connexions audio
- [Résolu] Besoin d'aide pour configurer Jack et Alsa
- RME HDSP9632 + AI4S-192 AIO = plantage hdspmixer
- Sortir en optique avec une RME 9632.
RME Hammerfall HDSP 96/52
La RME HDSP 96/52
Caractéristiques
Carte son PCI avec 3 entrées/sorties adat (toslink), 1 entrée/sortie s/pdif, 2 entrées/sorties MIDI, synchronisation wordclock in/out.
Site du fabricant: http://www.rme-audio.de/en_products_hdsp_9652.php
Installation

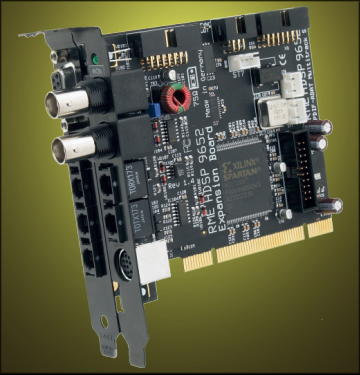

Très simple, il suffit de bien connecter sa carte qui est en deux parties comme vous voyez l'image ci-dessus. Tout est très bien expliqué dans le manuel.
Reconnaissance
Aucun problème de reconnaissance de la carte.
Informations que l'on peut trouver en tapant dans le terminal:
lspci
Multimedia audio controller: Xilinx Corporation RME Hammerfall DSP (rev 6b)
Configuration de test
Intel Quadcore 2.6 ghz
8 ghz de mémoire vive
Nvidia geforce 7300 se
Disque dur Seagate 250 go (pour le système)
Disque dur western digital velociraptor 300 go (pour mes projets son)
Système ubuntu lucid 64 bit sous environnement gnome
Noyau 2.6.31-11-rt
Je précise que je n'ai pas désactivé la carte son interne...
Les programmes RME
La fenêtre des réglages de la carte elle-même (sous le nom de hdspconf):
Beaucoup de la configuration de la carte se fait ici.
Mais pour l'utilisation générale, le centre nerveux se trouve ici hdspmixer:
Par exemple, à la base, l'entrée 1 va dans la sortie 1, l'entrée 2 sorti 2 etc... Le patch de la carte est droit en fait... Mais vous pouvez décider que les sorties 1 et 2 ne sortent plus en 1 et 2 mais en 3 et 4, ou en 5 et 6... Vous imaginez le nombre de possibilités ...
Vous pouvez aussi ne faire qu'apparaître que les entrées, les sorties...
Vous pouvez régler aussi le temps de montée et de chute des vu-mètres ainsi que d'autre petite chose...
Note
Par contre, attention, rien de marchera, vous n'aurez pas de son si votre fenêtre rme n'a pas été ouverte ! Chez moi, c'est comme ca... Pour « activer » la carte, il faut absolument ouvrir hdspmixer pour que les sons puissent entrer et sortir...
Astuce
Mais voici comment contourner le problème du lancement de HDSPMixerOuvrir un terminal root
nano /usr/bin/hdspautoload
ou
nano /usr/local/bin/hdspautoload
lui coller ceci:
#!/bin/sh hdsploader hdspmixer & sleep 5 && killall hdspmixer
ctrl+O puis entrée pour sauvegarder ensuite cltl+x pour refermer nano.
Toujours en root:
chmod +x /usr/bin/hdspautoload
ou
chmod +x /usr/local/bin/hdspautoload
Dans les préférences système vous devez avoir un pann,eau qui permet de sélectionner les applications qui se lanceront au démarrage de votre session.
- Ajouter une nouvelle entrée,
- nommer la : HDSP Autoload
- Nom de la commande : hdspautoload ou bien /usr/bin/hdspautoload ou /usr/local/bin/hdspautoload
- le commentaire : Autochargement de HDSP Mixer
- Une déconnexion et le mixer s'affichera quelques secondes sur votre bureau et se refermera automatiquement.
Ou bien créer un fichier directement de la sorte :
nano /etc/xdg/autostart/autoloadhdspmixer.desktop
Lui donner ce qu'il faut :
[Desktop Entry] Version=1.0 Name=Autoload HDSP Mixer Name[fr]=Autoload HDSP Mixer Comment=Autoload HDSP Mixer Comment[fr]=Activer le HDSP Mixer Exec=/usr/local/bin/hdspautoload Terminal=false Type=Application Categories= Icon=hdspmixer GenericName= Hidden=true
Test audio lecture
Lancement de jack :
Attention : Toujours vérifier que la carte hammerfall est sélectionnée dans « périphérique d'entrée» et « périphérique de sortie ». Il a très souvent tendance à sélectionner par défaut la carte intégrée de la carte mère... Il faut juste sélectionner « hammerfall hdsp 9652 ». (ce problème a été résolu en désactivant tout simplement la sortie son de la carte mère dans le bios...)
Voilà la bête:
Il y a de quoi faire...
En lecture vlc marche très bien, mais mplayer fonctionne beaucoup mieux chez moi, Totem à proscrire...
Test enregistrement interne
Je précise que je fais rarement d'enregistrement comme cela... Ceci dit, avec les logiciels les plus réputés dans le monde de la MAO sous GNU/Linux, je n'ai jamais eu aucun souci... que ce soit hydrogen, Zynaddsubfx... Pour ce qui est de Rosegarden, pour l'avoir utilisé plusieurs fois, cela fonctionne très bien...
J'utilise le plus souvent VMPK pour relier le midi à certains greffons non-libres par wine et je les redirige vers Ardour 3...

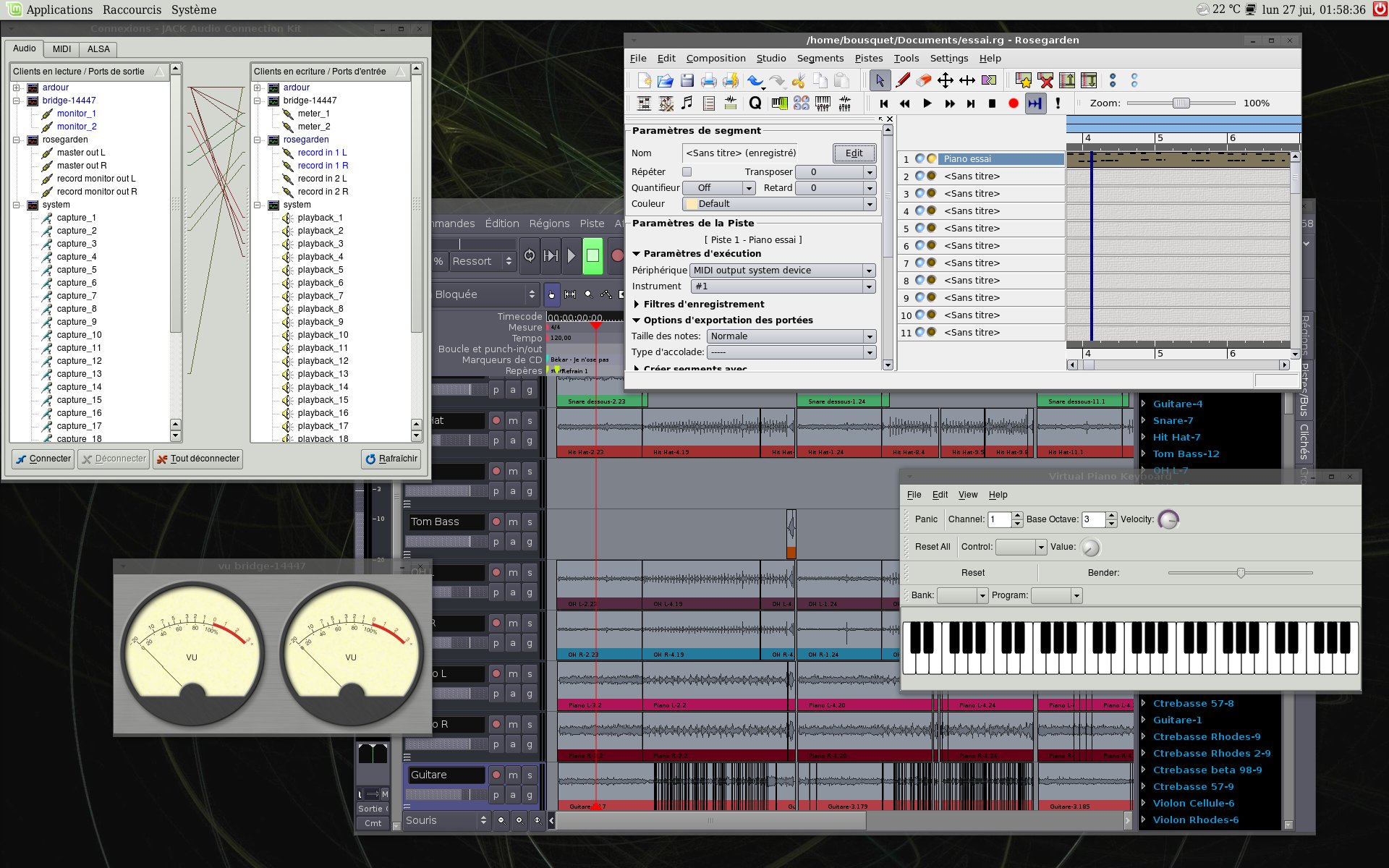

Mais voilà ce que cela peut donner :
Test enregistrement externe
C'est au final ce que je fais le plus souvent. En effet, j'ai une presonus digimax fs
avec 8 entrées et une rme octamic II aussi avec 8 entrées. Je sort de ces 2 machines en adat pour rentrer dans la rme hdsp 96/52. Le logiciel que j'utilise le plus souvent est Ardour 3 (version 2.8.11). Je suis pour l'instant aller jusqu'à 16 pistes en simultanés en 48 khz et 32 bit sans aucun plantage et une bonne qualité d'enregistrement... On s'aperçoit rapidement de l'efficacité de cette carte avec le séquenceur ardour puisque Paul Davis lui-même a participé à l'élaboration des programmes rme sous GNU/Linux...Une petite capture avec rezound que j'utilise parfois et qui est aussi très efficace:
HDSP Mixer
La lecture sans la mise en route de jack c'est à dire le mixer en mode autonome, donne une latence quasiment nulle.
Dans mon cas c'est un 24 pistes numérique branché en adat
qui lit/enregistre l'audio et non pas le système.
Ce hdspmixer pourrait être pratique pour connecter deux DAW entres elles
via les lightpipe ADAT avec une synchronisation wordclock au besoin.
Conclusions
Cette carte son est d'une qualité plus que remarquable, c'est une interface audio professionnelle.
Le seul bémol: la qualité se paye, elle reste assez chère et de plus, pour de l'enregistrement externe il faut soit acheter des preamps et convertisseur soit avoir des sorties adat ou s/pdif sur vos machines...
Malgré cela, aucun problème d'installation, des programmes de configuration très bien fait... Certaines choses sont à savoir, mais je ne regrette absolument pas d'être passer à la rme hammerfall hdsp 96/52 sous GNU/Linux. On s'aperçoit rapidement de l'efficacité redoutable de cette carte et surtout de sa qualité... La mao sous linux n'en est qu'à ses débuts et cela est déjà très prometteur...
Commentaires
Il est à noter que cette qualité "fait en allemagne" fait dans le durable et c'est tant mieux car d'occasion, les HDSP sont abordables et sont des valeurs sûres.
Autre petite trouvaille :
Une HDSP 9652 c'est pas donné mais les extentions qui vont avec non plus.
Voici donc un très bon convertisseur N/A c'est la M Audio Audiophile 2496
on branche le spdif out de la HDSP sur le SPDIF in de 2496
le Envy24 fonctionne en stand Alone ...
Liens
Voir aussi
- [abandonné] RME 9632 & Pulseaudio : ça marche mais y'a des clics
- cette discussion
et celle là.
- [½ RÉSOLU] Carte son PCMCIA RME HammerfallDSP Multiface
- rme hammerfall install
Voir aussi cette exemple de fichier de configuration ALSA pour fusionner 2 cartes Hammerfall en une :
http://www.alsa-project.org/main/index.php/Asoundrc#Bindings_explained
(anglais)http://www.alsa-project.org/main/index.php/Asoundrc#Virtual_multi_channel_devices
Voir aussi ce tutorial : 2 Cartes RME et Jack2.
[+]
