    • [abandonné] Presonus Audiobox 1818VSL mal reconnue

    Envoyé par Pol le Fri 15 Jul 2016 16:20
    Salut à tous,

    Je viens de m'acheter une carte son Presonus Audiobox 1818VSL, qui est apparement bien supportée sous linux. Néanmoins, impossible de la faire fonctionner sous Ubuntu 16.04 LTS.
    Si je branche la carte en USB, puis démarre l'ordinateur et finalement la carte son, elle est correctement reconnue (lsusb me la liste bien). Mais à partir du moment où je démarre Qjackctl, Audacity, LMMS ou Ardour, la carte n'est soudainement plus reconnue et aplay -l ne me retourne plus que mon chipset intégré.

    J'ai tenté de changer le câble USB par un blindé, de désactiver les ports USB3, de n'utiliser que les ports USB2, tout ça sur un lenovo thinkpad X230 (core i5, 4 go de RAM...), rien à faire.

    Qu'est-ce que je peux faire pour résoudre ça ?

    Merci d'avance !
    Lectures: 7657
    Envoyé par Long Sam Silver le Fri 15 Jul 2016 18:58
    Bonjour
    Il faudrait plus de détails sur ton installation.
    Est-ce que ta carte fonctionne simplement avec alsa ?

    Peux-tu nous donner le résultat de :
    $ cat /proc/asound/cards

    D'autre part que noyaux utilises-tu ?
    Envoyé par sub26nico le Fri 15 Jul 2016 19:21 France
    As tu installé un noyau récent basse latence?
    Envoyé par Pol le Fri 15 Jul 2016 20:55
    Le résultat de cat /proc/asound/cards:
    Copy to clipboard
    0 [PCH            ]: HDA-Intel - HDA Intel PCH
                      HDA Intel PCH at 0xf2520000 irq 30
 1 [VSL            ]: USB-Audio - AudioBox 1818 VSL
                      Presonus AudioBox 1818 VSL at usb-0000:00:1a.0-1.2, high speed


    Là elle est détecté parce que je n'ai pas encore tenté de l'utiliser.

    Pour le noyau, uname -r me retourne:
    Copy to clipboard
    4.4.0-28-generic


    Je ne crois pas que ce soit le noyau basse latence donc.

    Elle ne fonctionne pas avec alsa: quand la carte est détecté,dans le menu paramètre sonore de Ubuntu, j'ai essayé de tester le son en le jouant sur la Presonus, et la carte se déconnecte/n'est plus détecté.

    Merci pour votre aide !
    Envoyé par Long Sam Silver le Fri 15 Jul 2016 21:23
    Pour de la MAO, et pour utiliser le serveur de son jack, tu auras besoin au moins d'un noyau basse latence, ou encore mieux, un noyau RT.

    Revenons à ta carte.

    Voyons un peu les canaux identifiés par alsa.

    Qu'obtiens tu en tapant :

    $ alsamixer -c VSL

    Dernier point.
    Je pense que tu devrais aussi tester ta carte avec une distribution orientée MAO démarrée en live depuis une clé USB par exemple.
    Je te recommande deux distributions très bien faites pour mener ce test, au choix :
    Librazik
    io.GNU.Linux
    Envoyé par Pol le Fri 15 Jul 2016 21:39
    C'est noté pour le noyau, j'essayerai de passer à ubuntu studio ou équivalent si je trouve pas de solution 😉.

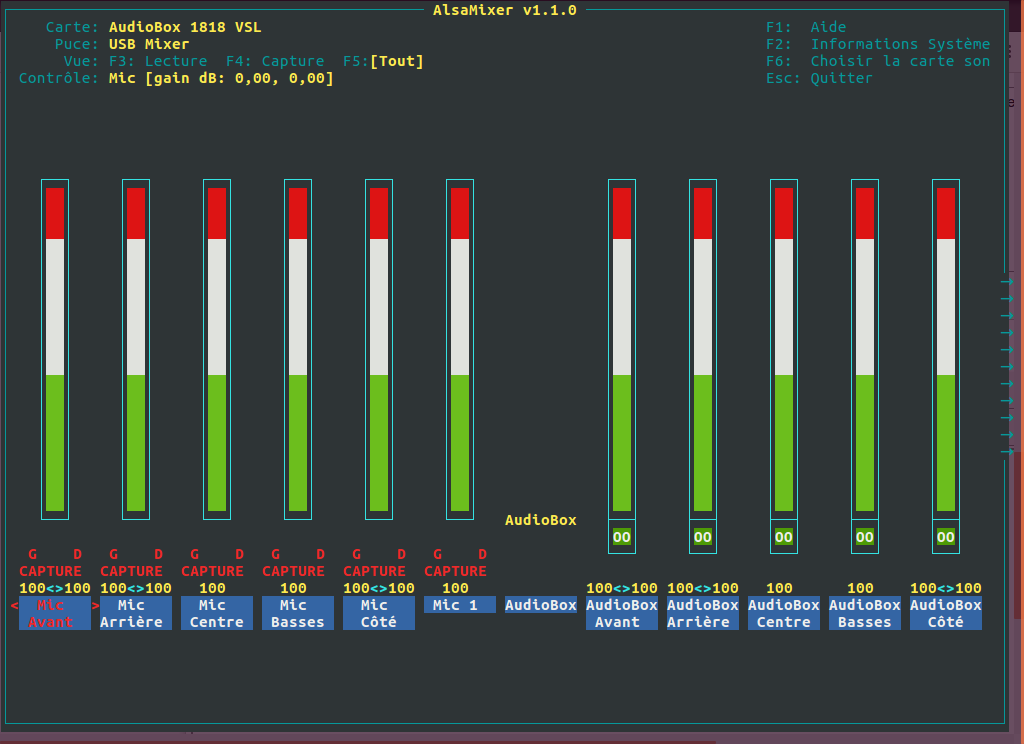

    $ alsamixer -c VSL me retourne ça:

    Alsa1

    Alsa2

    Je ne sais pas comment interpréter par contre.
    Envoyé par allany le Sat 16 Jul 2016 07:21
    C'est pas si mal.
    Alsa reconnaît donc bien ta carte.
    Visiblement, le développeur de la mixette logicielle avait besoin de faire du surround...
    Je pense que tu peux interpréter avant/arrière/gauche/etc... comme input ou output 1/2/3/...

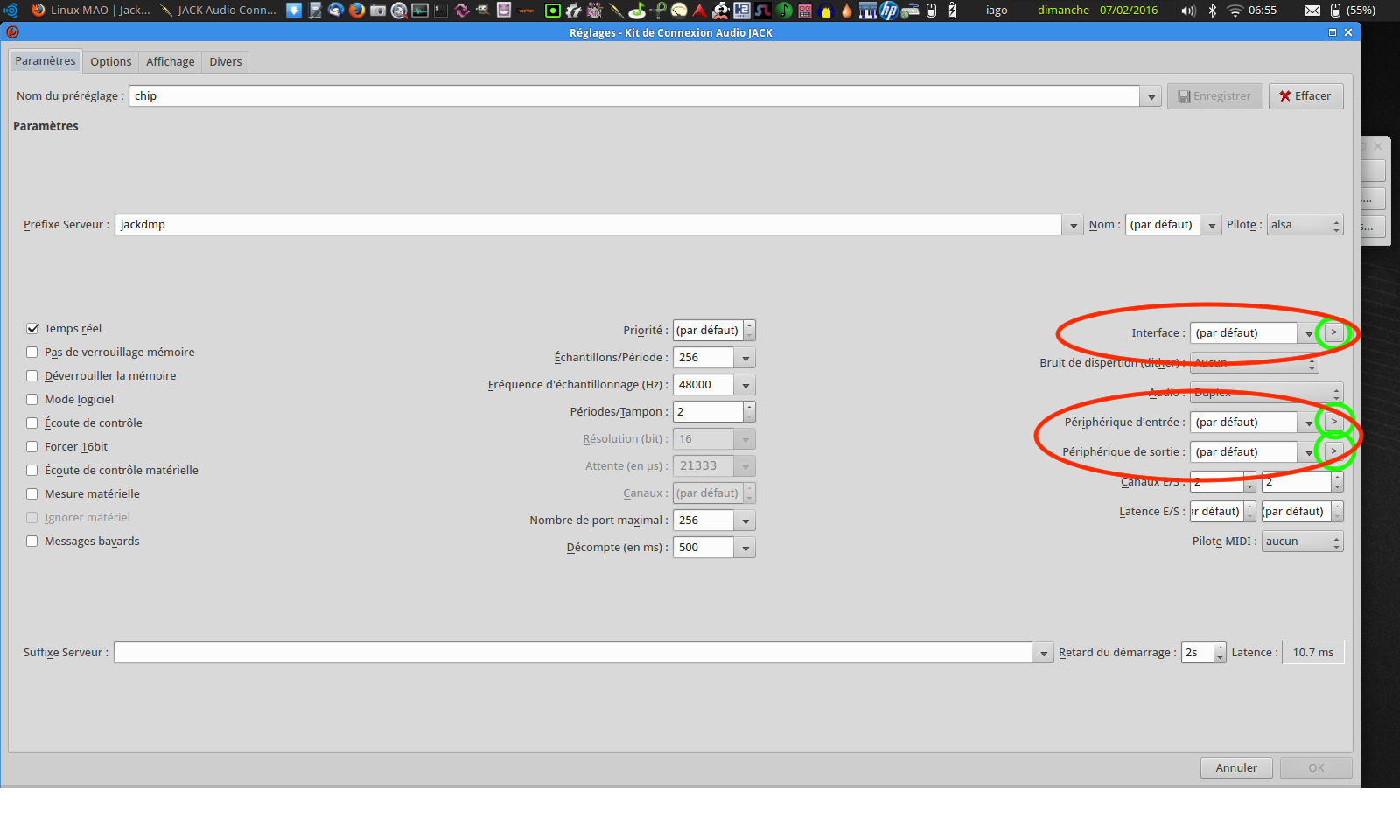

    lorsque tu lances qjackctl, regarde ce qu'il te propose dans les cases entourées de vert :
    IPPjackd
    en particulier pour "interface".

    A+
    Envoyé par Pol le Sat 16 Jul 2016 12:09
    Salut,

    Je n'ai pas exactement la même interface que toi:

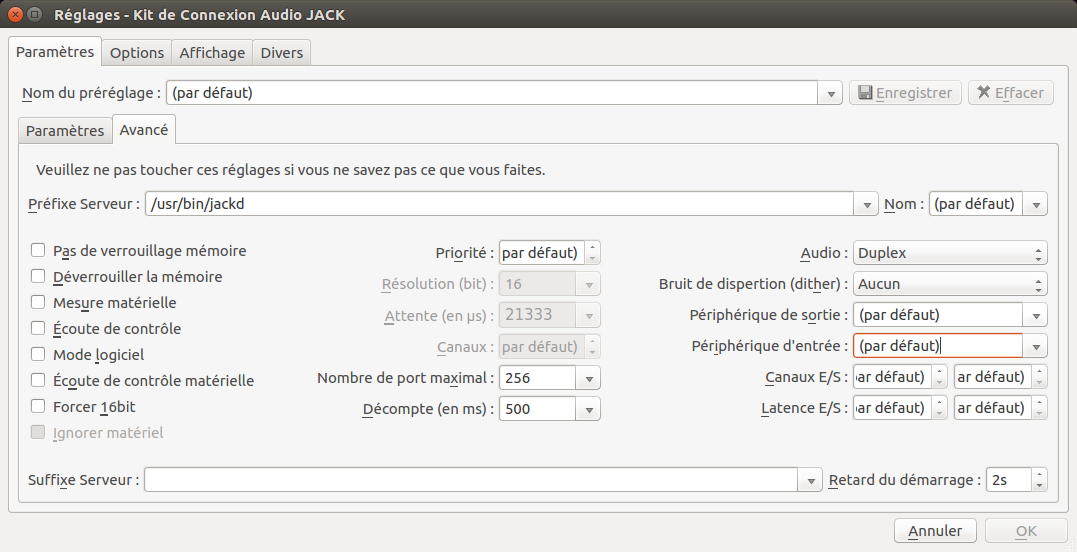

    Capture Du 2016 07 16 11 58 16

    Dans interface j'ai accès à:

    hw:PCH HDA Intel PCH(hw:0)
    hw:PCH,0 ALC269VC Analog(hw: je ne peux pas lire la suite)
    hw:VSL Audiobox 1818VSL (h... je ne peux pas lire)
    hw:VSL,0 USB Audiobox (hw:1,0)
    (par défaut)


    Dans périphérique d'entrée:

    hw:PCH HDA Intel PCH(hw:0)
    hw:PCH,0 ALC269VC Analog(hw: je ne peux pas lire la suite)
    hw:VSL Audiobox 1818VSL (h... je ne peux pas lire)
    hw:VSL,0 USB Audiobox (hw:1,0)
    (par défaut)


    Dans périphérique de sortie:

    hw:PCH HDA Intel PCH(hw:0)
    hw:PCH,0 ALC269VC Analog(hw: je ne peux pas lire la suite)
    hw:PCH,3 HDMI,0 (HW:0,3)
    hw:PCH,7 HDMI,1 (HW:0,7)
    hw:PCH,8 HDMI,2 (HW:0,8)
    hw:VSL Audiobox 1818VSL (h... je ne peux pas lire)
    hw:VSL,0 USB Audiobox (hw:1,0)
    (par défaut)

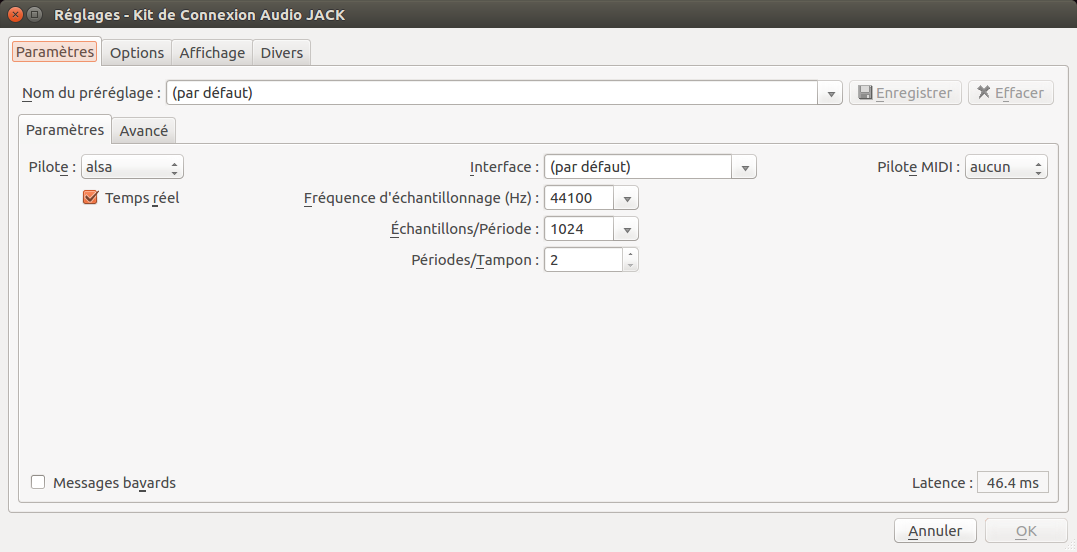

    De plus je viens de remarquer que "Temps réel" est coché chez moi aussi:

    Capture Du 2016 07 16 12 12 08
    Envoyé par Long Sam Silver le Sat 16 Jul 2016 18:16
    Bonjour Pol, bonjour Allany.

    Je confirme ce qu'a dit Allany sur la reconnaissance de la carte par alsa.
    Attention, je pense que ce que tu vois dans alsamixer, c'est la partie mixage logiciel de ta carte, pour faire un retour direct sur telle ou telle sortie (par exemple pour un retour chant). D'ailleurs je suis surpris qu'il n'y en ait pas plus, et même beaucoup plus. Mais c'est un autre problème que nous allons laisser de côté pour l'instant.

    Pour être certain du test de ta carte, tu lance Audacity, tu sélectionnes ta carte son usb en sortie, et tu écoute ce que ça donne. Je préfère utiliser Audacity pour cela parce que aplay est assez capricieux (pour moi par exemple, avec ma carte M-Audio aplay refuse de jouer quoi que ce soit, c'est ennuyeux pour tester).

    Maintenant Jack
    Tu n'as pas de noyaux temps réel et donc jack va dysfonctionner au démarrage (essaye peut-être en enlevant l'option "Temps réel" mais c'est pas terrible. Jack *est fait* pour le temps réel). Donc jack ne démarre pas bien mais il va réquisitionner ta carte Audiobox qui ne sera plus accessible pour alsa. Je pense que c'est probablement la cause de la disparition mystérieuse de ta carte quant tu démarre jack.
    Donc installe un vrai noyaux temps réel, (RT kernel) ou au moins un noyaux basse latence (low latency kernel)

    Ensuite dans qjackctl | Réglages | Paramètres | Avancés, il faut que :
    Périphérique de sortie = hw:VSL
    Périphérique d'entrée = hw:VSL
    Envoyé par Pol le Sun 17 Jul 2016 11:39
    Salut et merci pour ta réponse.

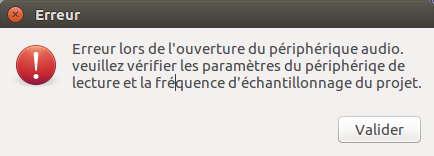

    Lorsque j'essaye de lire un fichier via Audacity, pareil, la carte son plante et n'est plus reconnue... J'ai le message suivant:

    Capture Du 2016 07 17 11 34 03

    Je suis en train d'installer un noyau temps réel en suivant la doc de chez ubuntu (celle-là) je vais voir ce que ça donne.
    Envoyé par Pol le Sun 17 Jul 2016 13:39
    Bon, j'ai installé un noyau temps réel, pas plus de progrès. Au départ, la carte est toujours bien reconnue, puis à partir du moment où je lance audacity sans même avoir lancé jack auparavant, le voyant de la carte qui indique que la connexion usb est OK passe au rouge et la carte n'est plus reconnue (lsusb ne la liste pas).

    Je commence à désespérer un peu là : /.

    Le noyau que j'utilise actuellement:
    Copy to clipboard
    4.4.0-31-lowlatency

    Envoyé par sub26nico le Sun 17 Jul 2016 15:27 France
    Presonus aurait il sorti une deuxième version de sa carte avec un firmware différent qui
    rendrait son utilisation plus compliquée sur système libre?
    Focusrite ayant fait le coup il y a peu.....

    Sinon, essais avec io.GNU.Linux ou LibraZik en live ....
    Envoyé par Long Sam Silver le Sun 17 Jul 2016 16:41
    Cette carte a l'air très capricieuse avec les pilote usb3

    Il y a des fils de discussions concernant cette carte sur linuxmusician. Voir ici et là.

    D'autre part le monde propriétaire (la pomme empoisonnée et la fenêtre grillagée) a aussi des soucis avec cette carte et l'usb3.

    Que dit syslog à propos de ta carte ?
    Envoyé par Pol le Sun 17 Jul 2016 19:48
    Bon, c'est de plus en plus n'importe quoi, la carte n'est plus du tout reconnue.

    J'ai ça dans syslog:
    Copy to clipboard
    Jul 17 19:31:23 raoul-ThinkPad-X230 kernel: [   60.616929] usb 1-1.2: new high-speed USB device number 6 using ehci-pci
Jul 17 19:31:23 raoul-ThinkPad-X230 kernel: [   60.704273] usb 1-1.2: New USB device found, idVendor=194f, idProduct=0103
Jul 17 19:31:23 raoul-ThinkPad-X230 kernel: [   60.704276] usb 1-1.2: New USB device strings: Mfr=1, Product=3, SerialNumber=0
Jul 17 19:31:23 raoul-ThinkPad-X230 kernel: [   60.704278] usb 1-1.2: Product: AudioBox 1818 VSL
Jul 17 19:31:23 raoul-ThinkPad-X230 kernel: [   60.704279] usb 1-1.2: Manufacturer: Presonus
Jul 17 19:31:23 raoul-ThinkPad-X230 kernel: [   60.717016] usb 1-1.2: 1:1: cannot set freq 96000 (v2): err -71
Jul 17 19:31:23 raoul-ThinkPad-X230 kernel: [   60.724287] usb 1-1.2: parse_audio_format_rates_v2(): unable to find clock source (clock -71)
Jul 17 19:31:24 raoul-ThinkPad-X230 kernel: [   60.757176] usb 1-1.2: parse_audio_format_rates_v2(): unable to find clock source (clock -71)
Jul 17 19:31:24 raoul-ThinkPad-X230 kernel: [   60.781793] usb 1-1.2: parse_audio_format_rates_v2(): unable to find clock source (clock -71)
Jul 17 19:31:24 raoul-ThinkPad-X230 kernel: [   60.864419] usb 1-1.2: cannot get ctl value: req = 0x83, wValue = 0x201, wIndex = 0xa00, type = 4
Jul 17 19:31:24 raoul-ThinkPad-X230 kernel: [   60.864423] usb 1-1.2: 10:0: cannot get min/max values for control 2 (id 10)
Jul 17 19:31:24 raoul-ThinkPad-X230 kernel: [   60.888859] usb 1-1.2: cannot get ctl value: req = 0x83, wValue = 0x200, wIndex = 0xa00, type = 4
Jul 17 19:31:24 raoul-ThinkPad-X230 kernel: [   60.888862] usb 1-1.2: 10:0: cannot get min/max values for control 2 (id 10)
Jul 17 19:31:24 raoul-ThinkPad-X230 kernel: [   60.963377] usb 1-1.2: cannot get ctl value: req = 0x83, wValue = 0x201, wIndex = 0xb00, type = 4
Jul 17 19:31:24 raoul-ThinkPad-X230 kernel: [   60.963380] usb 1-1.2: 11:0: cannot get min/max values for control 2 (id 11)
Jul 17 19:31:24 raoul-ThinkPad-X230 kernel: [   60.971649] usb 1-1.2: cannot get ctl value: req = 0x83, wValue = 0x200, wIndex = 0xb00, type = 4
Jul 17 19:31:24 raoul-ThinkPad-X230 kernel: [   60.971651] usb 1-1.2: 11:0: cannot get min/max values for control 2 (id 11)
Jul 17 19:31:24 raoul-ThinkPad-X230 kernel: [   61.022763] usb 1-1.2: USB disconnect, device number 6
Jul 17 19:31:24 raoul-ThinkPad-X230 mtp-probe: checking bus 1, device 6: "/sys/devices/pci0000:00/0000:00:1a.0/usb1/1-1/1-1.2"
Jul 17 19:31:24 raoul-ThinkPad-X230 mtp-probe: bus: 1, device: 6 was not an MTP device
Jul 17 19:31:24 raoul-ThinkPad-X230 systemd-udevd[1816]: error opening ATTR{/sys/devices/pci0000:00/0000:00:1a.0/usb1/1-1/1-1.2/1-1.2:1.0/sound/card1/controlC1/../uevent} for writing: No such file or directory
\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\00\


    J'ai une centaine de ligne de \00 après ça et ensuite des infos qui n'ont plus rien n'à voir (rsyslogd démarre). Les \00 c'est que le fichier n'a pas pu être lu correctement apparement, aucune idée de pourquoi par contre.

    Le mystère s'épaissit...

    Pour le firmware qui aurait changé je vais regarder. Pour les distrib spéciale MAO j'aimerais bien mais je suis malheureusement limité au niveau connexion pour l'instant.

    Je vais aussi jeter un coup d'oeil à tes liens Long Sam Silver.

    Merci à vous en tout cas !
    Envoyé par Long Sam Silver le Sun 17 Jul 2016 23:26
    Salut Pol

    Autres liens avec des infos intéressantes, ici (en anglais) et là (en allemand).

    Il semble que ta carte soit plus mal reconnue par Ubuntu et ses dérivées que par d'autre distro.

    Si ta carte n'est pas reconnue, éteins la et redémarres la. J'ai cru comprendre qu'elle avait du mal à se synchroniser, parfois autour de trois minutes.

    Edit :
    Tu devrais aussi lire ça.
    De toute évidence, ta carte doit être démarrée après ton pc, sinon bug de la carte.

    Enfin, teste la avec la librazik et / ou la io.GNU.Linux dès que tu peux. J'ai lu aussi quelque part qu'un noyaux basse latence reste peu convaincant avec cette carte. Donc pense à installer un vrai noyaux RT. De toute façon un vrai noyau RT reste bien plus efficace qu'un low latency pour le son.
    Envoyé par allany le Mon 18 Jul 2016 07:43
    Hello !

    Désolé, j'avais perdu le fil...

    Dans la réponse que tu me faisais à mon post, je vois que périph' d'entrée et périph' de sortie (dans jackd) sont tous deux en hw:1,0.
    Impossible d'avoir entrée et sortie sur le même port (hw)!
    Un développement alsa inabouti ? Mal débuggé ?
    Vaudrait peut-être le coût de contacter les développeurs ?
    Ces histoires de gauche/droite/avant/etc... m'avaient déjà mis la puce à l'oreille.

    En effet (@Long Sam Silver), avec certaines cartes USB, l'ordre d'allumage carte/PC peut faire planter l'ensemble selon que la carte est connectée ou non lors du boot.

    A+
    Envoyé par Pol le Mon 18 Jul 2016 19:24
    Oui pour la carte je fais très attention à l'ordre d'allumage: elle est branchée électriquement et en USB à l'ordinateur, mais je ne l'allume que quand la session est démarrée.

    Bon je testerai quand j'aurai récupéré mon pc sous dual boot Arch/Win7 et une vraie connexion internet, là ça me prend trop la tête.
    J'hésite limite à la revendre mais comme carte son équivalente je vois que la Scarlett 18i18 qui a l'air tout aussi mal supportée. Ca ou faire du son sous Win7 mais bon...

    EDIT
    Je vais quand même tenter deux choses: récupérer LibraZik ou io.GNU.Linux et essayer de contacter les développeurs.

    Pour la distrib, laquelle me conseillez vous ?

    Et pour les développeurs, qui je peux contacter (ALSA, Ubuntu ?...) et quelles informations remonter ?
    Envoyé par Long Sam Silver le Tue 19 Jul 2016 13:29
    @ Allany
    je ne suis pas certain que ce soit un problème de driver alsa, car cette carte fonctionne normalement correctement. Je penche de plus en plus pour un problème de firmware qui dysfonctionne en présence d'USB3, y compris sur un port usb2, si celui-ci dépend d'un hub usb3 sur la machine hôte comme c'est le cas sur pas mal de portables récent.

    @ Pol
    La solution pourrait être l'utilisation d'un kernel avec les pilotes usb (ehci pour l'usb2 et xhci pour l'usb3) compilés en modules et non pas "en dur" comme c'est le cas pour les kernels Ubuntu. Et ensuite il faut interdire le chargement du pilote xhci pour que tout l'usb repose sur l'utilisation des pilotes ehci.

    Cela est donc plutôt un bug de l'xhci et non d'alsa. Mais cette carte a clairement des soucis avec l'usb3 aussi avec Windows et MacOs d'après le site de praesonius. Donc c'est plutôt un problème du firmware de la carte. Il y a d'ailleurs eu plusieurs mises à jour de celui-ci sur le site de la marque.

    Est-ce que tu peux voir quelle est la version du firmware de ta carte ?

    Essaye voir
    $ lsusb -d 194f:0103

    Edit : oups j'ai oublié une option, il faut taper

    $ lsusb -v -d 194f:0103
    Envoyé par Pol le Tue 19 Jul 2016 21:54
    Je regarde ça demain soir j'ai pas eu le temps là. Merci pour votre aide !
    Envoyé par Pol le Sat 23 Jul 2016 16:07
    Re-salut,

    La commande lsusb -v -d 194f:0103 me renvoie beaucoup, beaucoup d'informations. J'ai regardé vite fait mais c'est trop complexe pour moi, je c/c ici:

    Copy to clipboard
    Bus 002 Device 030: ID 194f:0103 PreSonus Audio Electronics, Inc. AudioBox 1818 VSL
Couldn't open device, some information will be missing
Device Descriptor:
  bLength                18
  bDescriptorType         1
  bcdUSB               2.00
  bDeviceClass          239 Miscellaneous Device
  bDeviceSubClass         2 ?
  bDeviceProtocol         1 Interface Association
  bMaxPacketSize0        64
  idVendor           0x194f PreSonus Audio Electronics, Inc.
  idProduct          0x0103 AudioBox 1818 VSL
  bcdDevice            1.12
  iManufacturer           1
  iProduct                3
  iSerial                 0
  bNumConfigurations      2
  Configuration Descriptor:
    bLength                 9
    bDescriptorType         2
    wTotalLength          624
    bNumInterfaces          6
    bConfigurationValue     1
    iConfiguration          0
    bmAttributes         0xc0
      Self Powered
    MaxPower                0mA
    Interface Association:
      bLength                 8
      bDescriptorType        11
      bFirstInterface         0
      bInterfaceCount         3
      bFunctionClass          1 Audio
      bFunctionSubClass       0
      bFunctionProtocol      32
      iFunction               0
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        0
      bAlternateSetting       0
      bNumEndpoints           1
      bInterfaceClass         1 Audio
      bInterfaceSubClass      1 Control Device
      bInterfaceProtocol     32
      iInterface              3
      AudioControl Interface Descriptor:
        bLength                 9
        bDescriptorType        36
        bDescriptorSubtype      1 (HEADER)
        bcdADC               2.00
        bCategory               8
        wTotalLength          265
        bmControl            0x00
      AudioControl Interface Descriptor:
        bLength                 8
        bDescriptorType        36
        bDescriptorSubtype     10 (CLOCK_SOURCE)
        bClockID               41
        bmAttributes         0x03 Internal programmable Clock
        bmControls           0x07
          Clock Frequency Control (read/write)
          Clock Validity Control (read-only)
        bAssocTerminal          0
        iClockSource            9
      AudioControl Interface Descriptor:
        bLength                 8
        bDescriptorType        36
        bDescriptorSubtype     10 (CLOCK_SOURCE)
        bClockID               42
        bmAttributes         0x00 External Clock
        bmControls           0x07
          Clock Frequency Control (read/write)
          Clock Validity Control (read-only)
        bAssocTerminal          0
        iClockSource           10
      AudioControl Interface Descriptor:
        bLength                 8
        bDescriptorType        36
        bDescriptorSubtype     10 (CLOCK_SOURCE)
        bClockID               43
        bmAttributes         0x00 External Clock
        bmControls           0x07
          Clock Frequency Control (read/write)
          Clock Validity Control (read-only)
        bAssocTerminal          0
        iClockSource           11
      AudioControl Interface Descriptor:
        bLength                10
        bDescriptorType        36
        bDescriptorSubtype     11 (CLOCK_SELECTOR)
        bUnitID                40
        bNrInPins               3
        baCSourceID( 0)        41
        baCSourceID( 1)        42
        baCSourceID( 2)        43
        bmControls           0x03
          Clock Selector Control (read/write)
        iClockSelector         13
      AudioControl Interface Descriptor:
        bLength                17
        bDescriptorType        36
        bDescriptorSubtype      2 (INPUT_TERMINAL)
        bTerminalID             2
        wTerminalType      0x0101 USB Streaming
        bAssocTerminal          0
        bCSourceID             40
        bNrChannels            18
        bmChannelConfig   0x00000000
        bmControls    0x0000
        iChannelNames          15
        iTerminal               6
      AudioControl Interface Descriptor:
        bLength                82
        bDescriptorType        36
        bDescriptorSubtype      6 (FEATURE_UNIT)
        bUnitID                10
        bSourceID               2
        bmaControls( 0)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 1)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 2)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 3)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 4)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 5)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 6)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 7)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 8)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 9)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(10)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(11)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(12)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(13)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(14)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(15)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(16)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(17)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(18)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        iFeature                0
      AudioControl Interface Descriptor:
        bLength                12
        bDescriptorType        36
        bDescriptorSubtype      3 (OUTPUT_TERMINAL)
        bTerminalID            20
        wTerminalType      0x0301 Speaker
        bAssocTerminal          0
        bSourceID              10
        bCSourceID             40
        bmControls         0x0000
        iTerminal               0
      AudioControl Interface Descriptor:
        bLength                17
        bDescriptorType        36
        bDescriptorSubtype      2 (INPUT_TERMINAL)
        bTerminalID             1
        wTerminalType      0x0201 Microphone
        bAssocTerminal          0
        bCSourceID             40
        bNrChannels            18
        bmChannelConfig   0x00000000
        bmControls    0x0000
        iChannelNames          33
        iTerminal               0
      AudioControl Interface Descriptor:
        bLength                82
        bDescriptorType        36
        bDescriptorSubtype      6 (FEATURE_UNIT)
        bUnitID                11
        bSourceID               1
        bmaControls( 0)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 1)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 2)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 3)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 4)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 5)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 6)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 7)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 8)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 9)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(10)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(11)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(12)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(13)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(14)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(15)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(16)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(17)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(18)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        iFeature                0
      AudioControl Interface Descriptor:
        bLength                12
        bDescriptorType        36
        bDescriptorSubtype      3 (OUTPUT_TERMINAL)
        bTerminalID            22
        wTerminalType      0x0101 USB Streaming
        bAssocTerminal          0
        bSourceID              11
        bCSourceID             40
        bmControls         0x0000
        iTerminal               7
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x84  EP 4 IN
        bmAttributes            3
          Transfer Type            Interrupt
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0006  1x 6 bytes
        bInterval               8
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        1
      bAlternateSetting       0
      bNumEndpoints           0
      bInterfaceClass         1 Audio
      bInterfaceSubClass      2 Streaming
      bInterfaceProtocol     32
      iInterface              4
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        1
      bAlternateSetting       1
      bNumEndpoints           2
      bInterfaceClass         1 Audio
      bInterfaceSubClass      2 Streaming
      bInterfaceProtocol     32
      iInterface              4
      AudioStreaming Interface Descriptor:
        bLength                16
        bDescriptorType        36
        bDescriptorSubtype      1 (AS_GENERAL)
        bTerminalLink           2
        bmControls           0x00
        bFormatType             1
        bmFormats         0x00000001
          PCM
        bNrChannels            18
        bmChannelConfig   0x00000000
        iChannelNames          15
      AudioStreaming Interface Descriptor:
        bLength                 6
        bDescriptorType        36
        bDescriptorSubtype      2 (FORMAT_TYPE)
        bFormatType             1 (FORMAT_TYPE_I)
        bSubslotSize            4
        bBitResolution         24
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x01  EP 1 OUT
        bmAttributes            5
          Transfer Type            Isochronous
          Synch Type               Asynchronous
          Usage Type               Data
        wMaxPacketSize     0x03f0  1x 1008 bytes
        bInterval               1
        AudioControl Endpoint Descriptor:
          bLength                 8
          bDescriptorType        37
          bDescriptorSubtype      1 (EP_GENERAL)
          bmAttributes         0x00
          bmControls           0x00
          bLockDelayUnits         2 Decoded PCM samples
          wLockDelay              8
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x81  EP 1 IN
        bmAttributes           17
          Transfer Type            Isochronous
          Synch Type               None
          Usage Type               Feedback
        wMaxPacketSize     0x0004  1x 4 bytes
        bInterval               4
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        1
      bAlternateSetting       2
      bNumEndpoints           2
      bInterfaceClass         1 Audio
      bInterfaceSubClass      2 Streaming
      bInterfaceProtocol     32
      iInterface              4
      AudioStreaming Interface Descriptor:
        bLength                16
        bDescriptorType        36
        bDescriptorSubtype      1 (AS_GENERAL)
        bTerminalLink           2
        bmControls           0x00
        bFormatType             1
        bmFormats         0x00000001
          PCM
        bNrChannels            14
        bmChannelConfig   0x00000000
        iChannelNames          15
      AudioStreaming Interface Descriptor:
        bLength                 6
        bDescriptorType        36
        bDescriptorSubtype      2 (FORMAT_TYPE)
        bFormatType             1 (FORMAT_TYPE_I)
        bSubslotSize            4
        bBitResolution         24
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x01  EP 1 OUT
        bmAttributes            5
          Transfer Type            Isochronous
          Synch Type               Asynchronous
          Usage Type               Data
        wMaxPacketSize     0x03f0  1x 1008 bytes
        bInterval               1
        AudioControl Endpoint Descriptor:
          bLength                 8
          bDescriptorType        37
          bDescriptorSubtype      1 (EP_GENERAL)
          bmAttributes         0x00
          bmControls           0x00
          bLockDelayUnits         2 Decoded PCM samples
          wLockDelay              8
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x81  EP 1 IN
        bmAttributes           17
          Transfer Type            Isochronous
          Synch Type               None
          Usage Type               Feedback
        wMaxPacketSize     0x0004  1x 4 bytes
        bInterval               4
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        2
      bAlternateSetting       0
      bNumEndpoints           0
      bInterfaceClass         1 Audio
      bInterfaceSubClass      2 Streaming
      bInterfaceProtocol     32
      iInterface              5
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        2
      bAlternateSetting       1
      bNumEndpoints           1
      bInterfaceClass         1 Audio
      bInterfaceSubClass      2 Streaming
      bInterfaceProtocol     32
      iInterface              5
      AudioStreaming Interface Descriptor:
        bLength                16
        bDescriptorType        36
        bDescriptorSubtype      1 (AS_GENERAL)
        bTerminalLink          22
        bmControls           0x00
        bFormatType             1
        bmFormats         0x00000001
          PCM
        bNrChannels            18
        bmChannelConfig   0x00000000
        iChannelNames          33
      AudioStreaming Interface Descriptor:
        bLength                 6
        bDescriptorType        36
        bDescriptorSubtype      2 (FORMAT_TYPE)
        bFormatType             1 (FORMAT_TYPE_I)
        bSubslotSize            4
        bBitResolution         24
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x82  EP 2 IN
        bmAttributes            5
          Transfer Type            Isochronous
          Synch Type               Asynchronous
          Usage Type               Data
        wMaxPacketSize     0x03f0  1x 1008 bytes
        bInterval               1
        AudioControl Endpoint Descriptor:
          bLength                 8
          bDescriptorType        37
          bDescriptorSubtype      1 (EP_GENERAL)
          bmAttributes         0x00
          bmControls           0x00
          bLockDelayUnits         2 Decoded PCM samples
          wLockDelay              8
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        2
      bAlternateSetting       2
      bNumEndpoints           1
      bInterfaceClass         1 Audio
      bInterfaceSubClass      2 Streaming
      bInterfaceProtocol     32
      iInterface              5
      AudioStreaming Interface Descriptor:
        bLength                16
        bDescriptorType        36
        bDescriptorSubtype      1 (AS_GENERAL)
        bTerminalLink          22
        bmControls           0x00
        bFormatType             1
        bmFormats         0x00000001
          PCM
        bNrChannels            14
        bmChannelConfig   0x00000000
        iChannelNames          33
      AudioStreaming Interface Descriptor:
        bLength                 6
        bDescriptorType        36
        bDescriptorSubtype      2 (FORMAT_TYPE)
        bFormatType             1 (FORMAT_TYPE_I)
        bSubslotSize            4
        bBitResolution         24
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x82  EP 2 IN
        bmAttributes            5
          Transfer Type            Isochronous
          Synch Type               Asynchronous
          Usage Type               Data
        wMaxPacketSize     0x03f0  1x 1008 bytes
        bInterval               1
        AudioControl Endpoint Descriptor:
          bLength                 8
          bDescriptorType        37
          bDescriptorSubtype      1 (EP_GENERAL)
          bmAttributes         0x00
          bmControls           0x00
          bLockDelayUnits         2 Decoded PCM samples
          wLockDelay              8
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        3
      bAlternateSetting       0
      bNumEndpoints           0
      bInterfaceClass         1 Audio
      bInterfaceSubClass      1 Control Device
      bInterfaceProtocol      0
      iInterface              0
      AudioControl Interface Descriptor:
        bLength                 9
        bDescriptorType        36
        bDescriptorSubtype      1 (HEADER)
        bcdADC               1.00
        wTotalLength            9
        bInCollection           1
        baInterfaceNr( 0)       1
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        4
      bAlternateSetting       0
      bNumEndpoints           2
      bInterfaceClass         1 Audio
      bInterfaceSubClass      3 MIDI Streaming
      bInterfaceProtocol      0
      iInterface              0
      MIDIStreaming Interface Descriptor:
        bLength                 7
        bDescriptorType        36
        bDescriptorSubtype      1 (HEADER)
        bcdADC               1.00
        wTotalLength           65
      MIDIStreaming Interface Descriptor:
        bLength                 6
        bDescriptorType        36
        bDescriptorSubtype      2 (MIDI_IN_JACK)
        bJackType               1 Embedded
        bJackID                 1
        iJack                   0
      MIDIStreaming Interface Descriptor:
        bLength                 6
        bDescriptorType        36
        bDescriptorSubtype      2 (MIDI_IN_JACK)
        bJackType               2 External
        bJackID                 2
        iJack                  14
      MIDIStreaming Interface Descriptor:
        bLength                 9
        bDescriptorType        36
        bDescriptorSubtype      3 (MIDI_OUT_JACK)
        bJackType               1 Embedded
        bJackID                 3
        bNrInputPins            1
        baSourceID( 0)          2
        BaSourcePin( 0)         1
        iJack                   0
      MIDIStreaming Interface Descriptor:
        bLength                 9
        bDescriptorType        36
        bDescriptorSubtype      3 (MIDI_OUT_JACK)
        bJackType               2 External
        bJackID                 4
        bNrInputPins            1
        baSourceID( 0)          1
        BaSourcePin( 0)         1
        iJack                  13
      Endpoint Descriptor:
        bLength                 9
        bDescriptorType         5
        bEndpointAddress     0x02  EP 2 OUT
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0200  1x 512 bytes
        bInterval               0
        bRefresh                0
        bSynchAddress           0
        MIDIStreaming Endpoint Descriptor:
          bLength                 5
          bDescriptorType        37
          bDescriptorSubtype      1 (GENERAL)
          bNumEmbMIDIJack         1
          baAssocJackID( 0)       1
      Endpoint Descriptor:
        bLength                 9
        bDescriptorType         5
        bEndpointAddress     0x83  EP 3 IN
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0200  1x 512 bytes
        bInterval               0
        bRefresh                0
        bSynchAddress           0
        MIDIStreaming Endpoint Descriptor:
          bLength                 5
          bDescriptorType        37
          bDescriptorSubtype      1 (GENERAL)
          bNumEmbMIDIJack         1
          baAssocJackID( 0)       3
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        5
      bAlternateSetting       0
      bNumEndpoints           0
      bInterfaceClass       254 Application Specific Interface
      bInterfaceSubClass      1 Device Firmware Update
      bInterfaceProtocol      1
      iInterface             12
      Device Firmware Upgrade Interface Descriptor:
        bLength                             9
        bDescriptorType                    33
        bmAttributes                        7
          Will Not Detach
          Manifestation Tolerant
          Upload Supported
          Download Supported
        wDetachTimeout                    250 milliseconds
        wTransferSize                      64 bytes
        bcdDFUVersion                   1.10
  Configuration Descriptor:
    bLength                 9
    bDescriptorType         2
    wTotalLength          624
    bNumInterfaces          6
    bConfigurationValue     1
    iConfiguration          0
    bmAttributes         0xc0
      Self Powered
    MaxPower                0mA
    Interface Association:
      bLength                 8
      bDescriptorType        11
      bFirstInterface         0
      bInterfaceCount         3
      bFunctionClass          1 Audio
      bFunctionSubClass       0
      bFunctionProtocol      32
      iFunction               0
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        0
      bAlternateSetting       0
      bNumEndpoints           1
      bInterfaceClass         1 Audio
      bInterfaceSubClass      1 Control Device
      bInterfaceProtocol     32
      iInterface              3
      AudioControl Interface Descriptor:
        bLength                 9
        bDescriptorType        36
        bDescriptorSubtype      1 (HEADER)
        bcdADC               2.00
        bCategory               8
        wTotalLength          265
        bmControl            0x00
      AudioControl Interface Descriptor:
        bLength                 8
        bDescriptorType        36
        bDescriptorSubtype     10 (CLOCK_SOURCE)
        bClockID               41
        bmAttributes         0x03 Internal programmable Clock
        bmControls           0x07
          Clock Frequency Control (read/write)
          Clock Validity Control (read-only)
        bAssocTerminal          0
        iClockSource            9
      AudioControl Interface Descriptor:
        bLength                 8
        bDescriptorType        36
        bDescriptorSubtype     10 (CLOCK_SOURCE)
        bClockID               42
        bmAttributes         0x00 External Clock
        bmControls           0x07
          Clock Frequency Control (read/write)
          Clock Validity Control (read-only)
        bAssocTerminal          0
        iClockSource           10
      AudioControl Interface Descriptor:
        bLength                 8
        bDescriptorType        36
        bDescriptorSubtype     10 (CLOCK_SOURCE)
        bClockID               43
        bmAttributes         0x00 External Clock
        bmControls           0x07
          Clock Frequency Control (read/write)
          Clock Validity Control (read-only)
        bAssocTerminal          0
        iClockSource           11
      AudioControl Interface Descriptor:
        bLength                10
        bDescriptorType        36
        bDescriptorSubtype     11 (CLOCK_SELECTOR)
        bUnitID                40
        bNrInPins               3
        baCSourceID( 0)        41
        baCSourceID( 1)        42
        baCSourceID( 2)        43
        bmControls           0x03
          Clock Selector Control (read/write)
        iClockSelector         13
      AudioControl Interface Descriptor:
        bLength                17
        bDescriptorType        36
        bDescriptorSubtype      2 (INPUT_TERMINAL)
        bTerminalID             2
        wTerminalType      0x0101 USB Streaming
        bAssocTerminal          0
        bCSourceID             40
        bNrChannels            18
        bmChannelConfig   0x00000000
        bmControls    0x0000
        iChannelNames          15
        iTerminal               6
      AudioControl Interface Descriptor:
        bLength                82
        bDescriptorType        36
        bDescriptorSubtype      6 (FEATURE_UNIT)
        bUnitID                10
        bSourceID               2
        bmaControls( 0)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 1)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 2)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 3)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 4)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 5)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 6)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 7)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 8)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 9)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(10)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(11)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(12)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(13)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(14)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(15)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(16)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(17)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(18)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        iFeature                0
      AudioControl Interface Descriptor:
        bLength                12
        bDescriptorType        36
        bDescriptorSubtype      3 (OUTPUT_TERMINAL)
        bTerminalID            20
        wTerminalType      0x0301 Speaker
        bAssocTerminal          0
        bSourceID              10
        bCSourceID             40
        bmControls         0x0000
        iTerminal               0
      AudioControl Interface Descriptor:
        bLength                17
        bDescriptorType        36
        bDescriptorSubtype      2 (INPUT_TERMINAL)
        bTerminalID             1
        wTerminalType      0x0201 Microphone
        bAssocTerminal          0
        bCSourceID             40
        bNrChannels            18
        bmChannelConfig   0x00000000
        bmControls    0x0000
        iChannelNames          33
        iTerminal               0
      AudioControl Interface Descriptor:
        bLength                82
        bDescriptorType        36
        bDescriptorSubtype      6 (FEATURE_UNIT)
        bUnitID                11
        bSourceID               1
        bmaControls( 0)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 1)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 2)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 3)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 4)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 5)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 6)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 7)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 8)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls( 9)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(10)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(11)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(12)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(13)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(14)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(15)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(16)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(17)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        bmaControls(18)      0x0000000f
          Mute Control (read/write)
          Volume Control (read/write)
        iFeature                0
      AudioControl Interface Descriptor:
        bLength                12
        bDescriptorType        36
        bDescriptorSubtype      3 (OUTPUT_TERMINAL)
        bTerminalID            22
        wTerminalType      0x0101 USB Streaming
        bAssocTerminal          0
        bSourceID              11
        bCSourceID             40
        bmControls         0x0000
        iTerminal               7
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x84  EP 4 IN
        bmAttributes            3
          Transfer Type            Interrupt
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0006  1x 6 bytes
        bInterval               8
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        1
      bAlternateSetting       0
      bNumEndpoints           0
      bInterfaceClass         1 Audio
      bInterfaceSubClass      2 Streaming
      bInterfaceProtocol     32
      iInterface              4
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        1
      bAlternateSetting       1
      bNumEndpoints           2
      bInterfaceClass         1 Audio
      bInterfaceSubClass      2 Streaming
      bInterfaceProtocol     32
      iInterface              4
      AudioStreaming Interface Descriptor:
        bLength                16
        bDescriptorType        36
        bDescriptorSubtype      1 (AS_GENERAL)
        bTerminalLink           2
        bmControls           0x00
        bFormatType             1
        bmFormats         0x00000001
          PCM
        bNrChannels            18
        bmChannelConfig   0x00000000
        iChannelNames          15
      AudioStreaming Interface Descriptor:
        bLength                 6
        bDescriptorType        36
        bDescriptorSubtype      2 (FORMAT_TYPE)
        bFormatType             1 (FORMAT_TYPE_I)
        bSubslotSize            4
        bBitResolution         24
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x01  EP 1 OUT
        bmAttributes            5
          Transfer Type            Isochronous
          Synch Type               Asynchronous
          Usage Type               Data
        wMaxPacketSize     0x03f0  1x 1008 bytes
        bInterval               1
        AudioControl Endpoint Descriptor:
          bLength                 8
          bDescriptorType        37
          bDescriptorSubtype      1 (EP_GENERAL)
          bmAttributes         0x00
          bmControls           0x00
          bLockDelayUnits         2 Decoded PCM samples
          wLockDelay              8
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x81  EP 1 IN
        bmAttributes           17
          Transfer Type            Isochronous
          Synch Type               None
          Usage Type               Feedback
        wMaxPacketSize     0x0004  1x 4 bytes
        bInterval               4
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        1
      bAlternateSetting       2
      bNumEndpoints           2
      bInterfaceClass         1 Audio
      bInterfaceSubClass      2 Streaming
      bInterfaceProtocol     32
      iInterface              4
      AudioStreaming Interface Descriptor:
        bLength                16
        bDescriptorType        36
        bDescriptorSubtype      1 (AS_GENERAL)
        bTerminalLink           2
        bmControls           0x00
        bFormatType             1
        bmFormats         0x00000001
          PCM
        bNrChannels            14
        bmChannelConfig   0x00000000
        iChannelNames          15
      AudioStreaming Interface Descriptor:
        bLength                 6
        bDescriptorType        36
        bDescriptorSubtype      2 (FORMAT_TYPE)
        bFormatType             1 (FORMAT_TYPE_I)
        bSubslotSize            4
        bBitResolution         24
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x01  EP 1 OUT
        bmAttributes            5
          Transfer Type            Isochronous
          Synch Type               Asynchronous
          Usage Type               Data
        wMaxPacketSize     0x03f0  1x 1008 bytes
        bInterval               1
        AudioControl Endpoint Descriptor:
          bLength                 8
          bDescriptorType        37
          bDescriptorSubtype      1 (EP_GENERAL)
          bmAttributes         0x00
          bmControls           0x00
          bLockDelayUnits         2 Decoded PCM samples
          wLockDelay              8
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x81  EP 1 IN
        bmAttributes           17
          Transfer Type            Isochronous
          Synch Type               None
          Usage Type               Feedback
        wMaxPacketSize     0x0004  1x 4 bytes
        bInterval               4
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        2
      bAlternateSetting       0
      bNumEndpoints           0
      bInterfaceClass         1 Audio
      bInterfaceSubClass      2 Streaming
      bInterfaceProtocol     32
      iInterface              5
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        2
      bAlternateSetting       1
      bNumEndpoints           1
      bInterfaceClass         1 Audio
      bInterfaceSubClass      2 Streaming
      bInterfaceProtocol     32
      iInterface              5
      AudioStreaming Interface Descriptor:
        bLength                16
        bDescriptorType        36
        bDescriptorSubtype      1 (AS_GENERAL)
        bTerminalLink          22
        bmControls           0x00
        bFormatType             1
        bmFormats         0x00000001
          PCM
        bNrChannels            18
        bmChannelConfig   0x00000000
        iChannelNames          33
      AudioStreaming Interface Descriptor:
        bLength                 6
        bDescriptorType        36
        bDescriptorSubtype      2 (FORMAT_TYPE)
        bFormatType             1 (FORMAT_TYPE_I)
        bSubslotSize            4
        bBitResolution         24
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x82  EP 2 IN
        bmAttributes            5
          Transfer Type            Isochronous
          Synch Type               Asynchronous
          Usage Type               Data
        wMaxPacketSize     0x03f0  1x 1008 bytes
        bInterval               1
        AudioControl Endpoint Descriptor:
          bLength                 8
          bDescriptorType        37
          bDescriptorSubtype      1 (EP_GENERAL)
          bmAttributes         0x00
          bmControls           0x00
          bLockDelayUnits         2 Decoded PCM samples
          wLockDelay              8
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        2
      bAlternateSetting       2
      bNumEndpoints           1
      bInterfaceClass         1 Audio
      bInterfaceSubClass      2 Streaming
      bInterfaceProtocol     32
      iInterface              5
      AudioStreaming Interface Descriptor:
        bLength                16
        bDescriptorType        36
        bDescriptorSubtype      1 (AS_GENERAL)
        bTerminalLink          22
        bmControls           0x00
        bFormatType             1
        bmFormats         0x00000001
          PCM
        bNrChannels            14
        bmChannelConfig   0x00000000
        iChannelNames          33
      AudioStreaming Interface Descriptor:
        bLength                 6
        bDescriptorType        36
        bDescriptorSubtype      2 (FORMAT_TYPE)
        bFormatType             1 (FORMAT_TYPE_I)
        bSubslotSize            4
        bBitResolution         24
      Endpoint Descriptor:
        bLength                 7
        bDescriptorType         5
        bEndpointAddress     0x82  EP 2 IN
        bmAttributes            5
          Transfer Type            Isochronous
          Synch Type               Asynchronous
          Usage Type               Data
        wMaxPacketSize     0x03f0  1x 1008 bytes
        bInterval               1
        AudioControl Endpoint Descriptor:
          bLength                 8
          bDescriptorType        37
          bDescriptorSubtype      1 (EP_GENERAL)
          bmAttributes         0x00
          bmControls           0x00
          bLockDelayUnits         2 Decoded PCM samples
          wLockDelay              8
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        3
      bAlternateSetting       0
      bNumEndpoints           0
      bInterfaceClass         1 Audio
      bInterfaceSubClass      1 Control Device
      bInterfaceProtocol      0
      iInterface              0
      AudioControl Interface Descriptor:
        bLength                 9
        bDescriptorType        36
        bDescriptorSubtype      1 (HEADER)
        bcdADC               1.00
        wTotalLength            9
        bInCollection           1
        baInterfaceNr( 0)       1
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        4
      bAlternateSetting       0
      bNumEndpoints           2
      bInterfaceClass         1 Audio
      bInterfaceSubClass      3 MIDI Streaming
      bInterfaceProtocol      0
      iInterface              0
      MIDIStreaming Interface Descriptor:
        bLength                 7
        bDescriptorType        36
        bDescriptorSubtype      1 (HEADER)
        bcdADC               1.00
        wTotalLength           65
      MIDIStreaming Interface Descriptor:
        bLength                 6
        bDescriptorType        36
        bDescriptorSubtype      2 (MIDI_IN_JACK)
        bJackType               1 Embedded
        bJackID                 1
        iJack                   0
      MIDIStreaming Interface Descriptor:
        bLength                 6
        bDescriptorType        36
        bDescriptorSubtype      2 (MIDI_IN_JACK)
        bJackType               2 External
        bJackID                 2
        iJack                  14
      MIDIStreaming Interface Descriptor:
        bLength                 9
        bDescriptorType        36
        bDescriptorSubtype      3 (MIDI_OUT_JACK)
        bJackType               1 Embedded
        bJackID                 3
        bNrInputPins            1
        baSourceID( 0)          2
        BaSourcePin( 0)         1
        iJack                   0
      MIDIStreaming Interface Descriptor:
        bLength                 9
        bDescriptorType        36
        bDescriptorSubtype      3 (MIDI_OUT_JACK)
        bJackType               2 External
        bJackID                 4
        bNrInputPins            1
        baSourceID( 0)          1
        BaSourcePin( 0)         1
        iJack                  13
      Endpoint Descriptor:
        bLength                 9
        bDescriptorType         5
        bEndpointAddress     0x02  EP 2 OUT
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0200  1x 512 bytes
        bInterval               0
        bRefresh                0
        bSynchAddress           0
        MIDIStreaming Endpoint Descriptor:
          bLength                 5
          bDescriptorType        37
          bDescriptorSubtype      1 (GENERAL)
          bNumEmbMIDIJack         1
          baAssocJackID( 0)       1
      Endpoint Descriptor:
        bLength                 9
        bDescriptorType         5
        bEndpointAddress     0x83  EP 3 IN
        bmAttributes            2
          Transfer Type            Bulk
          Synch Type               None
          Usage Type               Data
        wMaxPacketSize     0x0200  1x 512 bytes
        bInterval               0
        bRefresh                0
        bSynchAddress           0
        MIDIStreaming Endpoint Descriptor:
          bLength                 5
          bDescriptorType        37
          bDescriptorSubtype      1 (GENERAL)
          bNumEmbMIDIJack         1
          baAssocJackID( 0)       3
    Interface Descriptor:
      bLength                 9
      bDescriptorType         4
      bInterfaceNumber        5
      bAlternateSetting       0
      bNumEndpoints           0
      bInterfaceClass       254 Application Specific Interface
      bInterfaceSubClass      1 Device Firmware Update
      bInterfaceProtocol      1
      iInterface             12
      Device Firmware Upgrade Interface Descriptor:
        bLength                             9
        bDescriptorType                    33
        bmAttributes                        7
          Will Not Detach
          Manifestation Tolerant
          Upload Supported
          Download Supported
        wDetachTimeout                    250 milliseconds
        wTransferSize                      64 bytes
        bcdDFUVersion                   1.10


    J'ai regardé sur le site de presonus, mais à part leur logiciel il y a pas de firmware à télécharger donc je n'ai pas trop d'infos là dessus.

    Par ailleurs j'aurais pas de vrai connexion avant au moins deux semaines, donc je pourrais pas tester d'autres distribs :x

    Edit:

    J'ai regardé un peu le détail de lsusb -v -d 194f:0103, et je soupçonne fortement ma carte d'avoir le firmware 1.12

    Copy to clipboard
    bcdDevice            1.12


    Apparemment le firmware 1.13 apporterait le support de l'USB3 donc j'ai au moins un firmware de retard... Le problème c'est qu'a coup sûr il va me falloir un mac ou un pc sous Win7 pour faire l'upgrade... Ce que je n'ai absolument pas.
    Envoyé par Long Sam Silver le Sun 24 Jul 2016 23:10
    Salut
    Pour le firmware, je pense que tu as trouvé. 1.12, c'est pas les derniers c'est sur.
    D'autre part, ta carte est bien classée USB 2 (bcdUSB 2.00)

    Cependant, je ne suis pas sur qu'une mise à jour du firmware soit la solution en lisant ça.

    Tu as, d’après la doc de ta machine, 4 ports usb : 2 USB2 et 2 USB3.
    Mais il est probable que tout tes ports passent par un hub USB3 interne à la machine.

    Peux-tu faire l’expérience suivante ?

    Tu ne branche rien sur tes ports usb et tu donnes le résultat de
    $ lsusb -t

    puis tu branche juste une souris basique sur un des ports USB2 et tu refais
    $ lsusb -t

    ensuite tu répètes l'opération pour le deuxième port USB2

    Normalement, la réponse à cette commande te permettra de déterminer le pilote utilisé par le kernel, xhci-hcd (USB3) ou ehci-hcd (USB2)

    EDIT : en fait, j'ai trouvé des info contradictoires sur le nombre de ports USB2. Il n'y en aurait qu'un, sur le coté droit, a coté du port ethernet, c'est ça ?
    Page: 1/2  [Suivant]
    1  2
