• En laissant votre pointeur de souris sur les éléments de spiralsynth vous verrez apparaître des bulles explicatives.
• En haut à droite de chaque module sélectionné, vous verrez un point d'interrogation qui vous offrira une petite explication sur le module concerné.
• En haut à gauche, il y a une croix qui permet de revenir à l'étiquette du module.
• Pour déplacer un module, il faut être tout au bord en haut pour le sélectionner.
• Un Clic-droit sur le module permet de le supprimer.
• Chaque petit cercle sur un module correspond à une entrée ou une sortie, les initiales entre parenthèses dans la description sont (CV) pour les contrôles et (AU) pour l'audio.

Lancez SSM

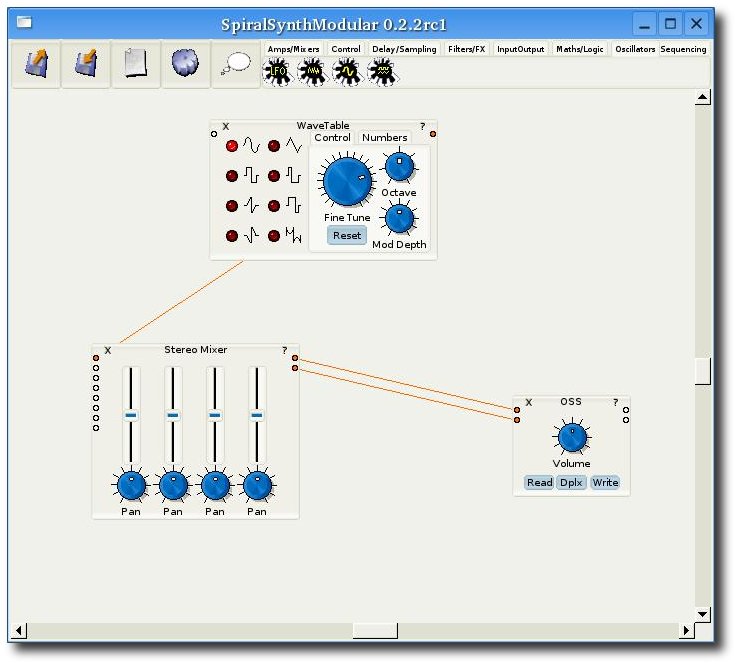

Tapez SpiralSynthModular en mode console, ou allez dans le dans le dossier debian/son/Synthesis du lanceur d'applications, ou par le menu de votre bureau pour ceux qui en utilisent un. Vous verrez apparaître la fenêtre graphique principale de l'interface utilisateur (GUI).C'est là où vous ajusterez tous les paramètres aux modules.

En haut à gauche, il y a le menu (Charger, Enregistre, Nouveau, Options et Nouveau commentaire). À côté du menu il y a les différents modules que vous assemblerez pour créer de nouvelles fonctions.

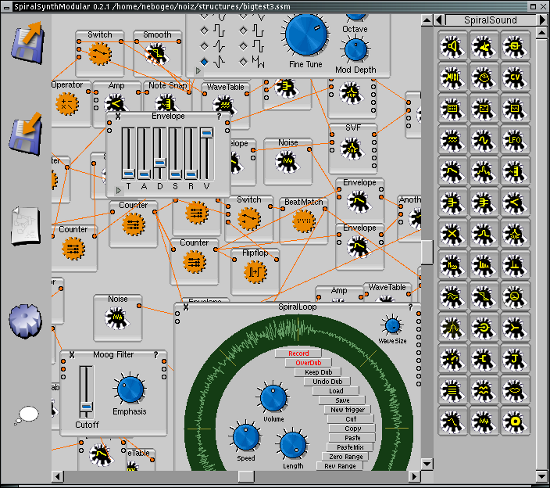

Comme vous pouvez le constater, SSM comprend de nombreux modules intégrés.

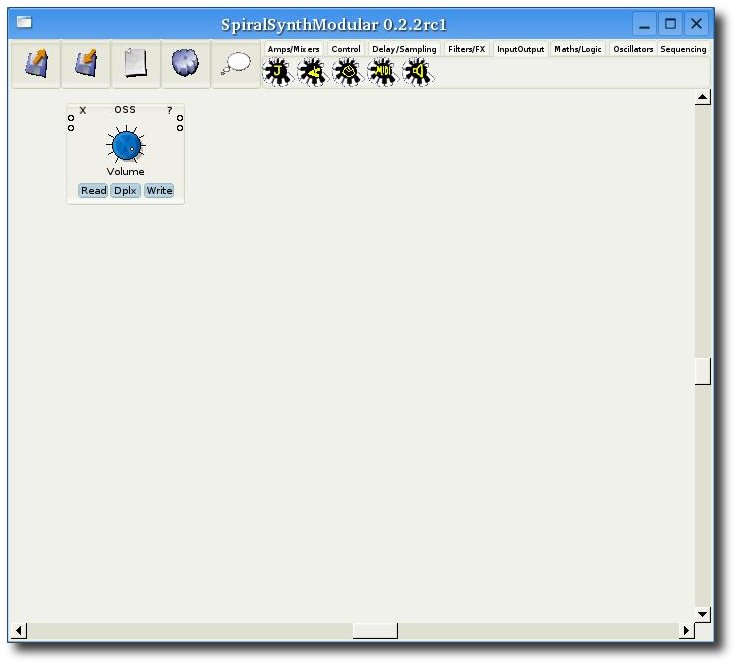

Allez dans la section InputOutput et sélectionnez le module Outputplugin, l'icône HP, il est automatiquement présent dans l'espace de travail.


Sélectionnez le module OSS, là s'afficheront les différents paramètres. Sélectionnez Dplx.
Sélectionnez le module stereomixerplugin dans la section et connectez le au module OSS.
Maintenant tout ce que vous allez relier aux entrées de stereomixerplugin délivrera un signal stéréo aux entrées de outputplugin.

Maintenant vous aurez besoin d'un source de signal sonore.
Sélectionnez le module WaveTable plugin dans la section Oscillators.Il est conseillé de régler les paramètres de wavetableplugin avant de le relier à un autre module.
Connectez le wavetableplugin au stereomixerplugin, cela va produire une tonalité basse à un volume raisonnable.


Amusez vous avec les différents paramètres de ces modules
Bravo 😊 vous avez réalisé votre premier "pach" SpiralSynthModular.

Maintenant, vous vous interrogez probablement sur les effets spéciaux.
Nous allons donc intégrer des greffons LADSPA.

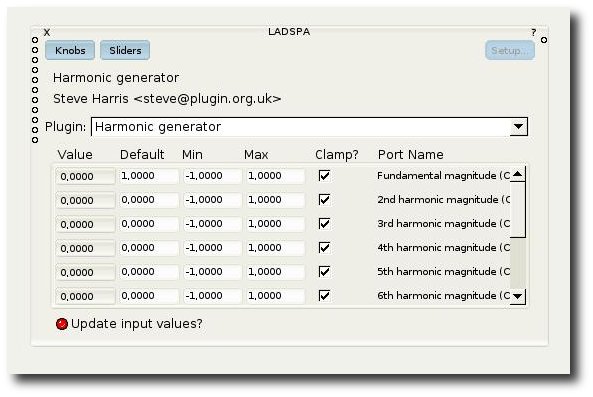

Sélectionnez LADSPAplugin dans la section Filter/FX, sélectionnez un greffon dans le menu déroulant.

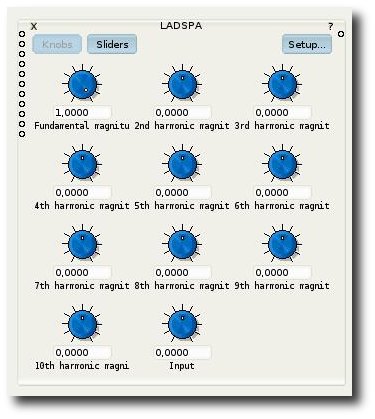

Cliquez sur l'onglet knobs vous obtiendrez une interface avec des potards

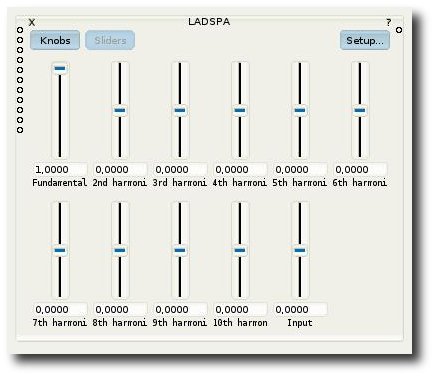

Cliquez sur sliders vous obtiendrez une interfaces avec des slids


Si vous cliquez sur setup vous reviendrez à la première figure.

Connectez les modules comme sur la figure suivante


Amusez vous avec les différents greffons LADSPA à votre disposition.
Ces greffons permettent d'augmenter considérablement les possibilités de SpiralSynthModular.

Actuellement le driver audio utilisé pour GNU/Linux est ALSA, qui est très supérieur à OSS. Comme vous l'avez remarqué il n'existe pas d'Alsaplugin.

Heureusement, il y a mieux, Jackplugin. Pour avoir une description de ce greffon, .......doc2

Ce greffon permet de connecter SpiralSynthModular au serveur audio Jack, qui lui permet d'utiliser ALSA. Enfin on verra par la suite que ce n'est pas si intéressant.

Pour démarrer Jack, j'utilise JACK Control. Puis lancez SpiralSynthModular

Connectez les modules comme ci-dessous



Connectez Jack pour avoir du son

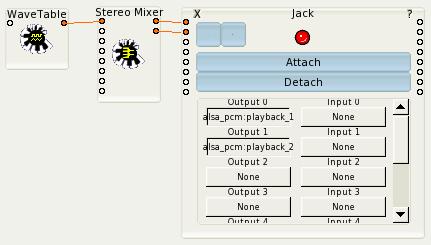

Cliquez sur Attach puis sur le bouton None en dessous des 2 entrées que vous utilisez, output 0 et 1. Une fenêtre de dialogue s'ouvre, vous permettant de connecter vos sortie SpiralSynthModular au port JACK disponible

Sélectionnez alsa_pcm:playback_1 et 2, ou oss:playback_1 et 2

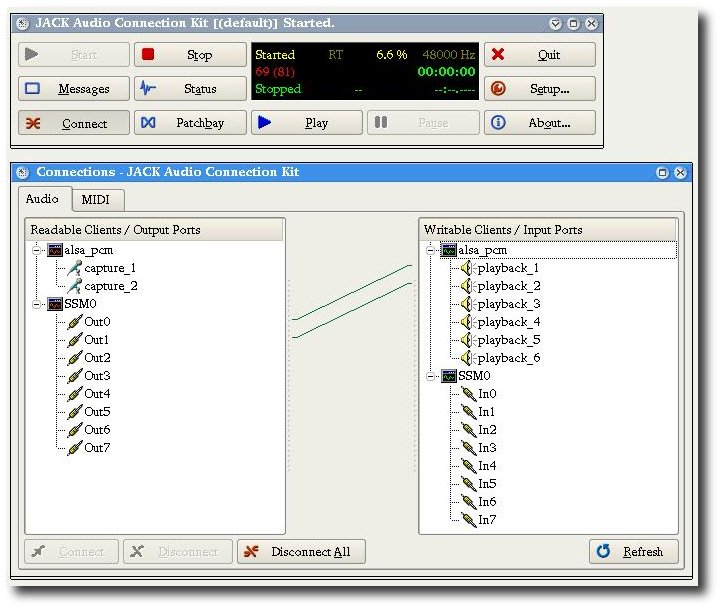

Voici ce que cela donne dans Jack Control



Toutes les possibilités de JACK, connexion avec d'autres applications audios, vous sont donc ouvertes.

Malheureusement, et oui c'était trop beau. Il y a un "bug" de SpiralSynthModular, quand Jack utilise alsa. Lorsque vous avez connecté l'output_1 de ssm à alsa_pcm:playback_2, vous entendez un BUZZZZZZZ.

Il n'y aucun problème si on utilise Jack avec oss. Mais ceci est très dommage, car la plupart des autres applications audio qui fonctionnent avec Jack ont besoin d'ALSA.

Donc pour l'instant, on n'utilisera pas ce greffon, mais Ossplugin, et on attend une mise à jour qui gère correctement alsa.

On va utiliser l'exemple basique, avec ou sans ladspaplugin.

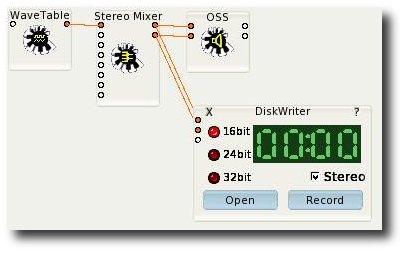

Ajoutez DiskWriterplugin, connectez ces entrées aux sorties du StereoMixerplugin. Voir la figure suivante :


Cliquez sur open, choisissez le répertoire au vous voulez sauvegarder et le nom de votre fichier wav.

Paramétrez votre enregistrement, cliquez sur record pour que l'enregistrement commence.Cliquez sur record pour arrêtez l'enregistrement.
Vous pouvez arrêter et remettre en marche l'enregistrement sans fermer le fichier, ce qui devrait vous faciliter la vie si vous enregistrez beaucoup de petits samples.

Un synthé basique

Cette partie est basé sur le Tutorial1-FirstThing.ssm présent dans le répertoire /usr/share/doc/spiralsynthmodular/examples/
Reprenez l'exemple Basique et ajoutez le keyboardplugin.

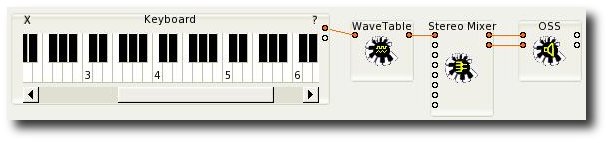

Connectez la sortie note CV du plugin keyboard à l'entrée de WaveTableplugin comme ci-dessous


Le keyboardplugin permet de déclencher le wavetableplugin. Mais le son ne s'arrête pas. Nous allons voir comment faire un synthétiseur un peu plus .....
ajoutez l'envelopeplugin

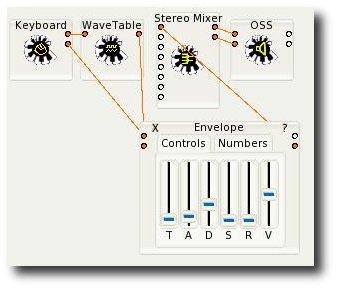

Connectez sortie d'envelopplugin à 1 entrée du stereomixerplugin. Connectez la sortie de Wavetable plugin à l'entrée d'envelopeplugin puis la sortie trigger du keyboardplugin à l'entrée trigger de l'envelopelugin. Voir la figure suivante


L'enveloppe forme le volume de la note avec le temps.
Vous avez réalisé un synthétiseur de base, jouez des notes et essayez de changer les paramètres de l'enveloppe

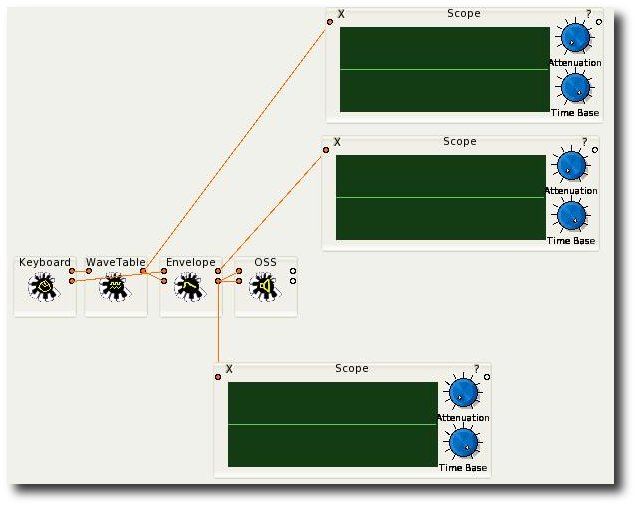

Visualisation de l'audio et des CV

Cette partie est basé sur le Tutorial2-Audio-CVs.ssm présent dans le répertoire /usr/share/doc/spiralsynthmodular/examples/
