Présentation

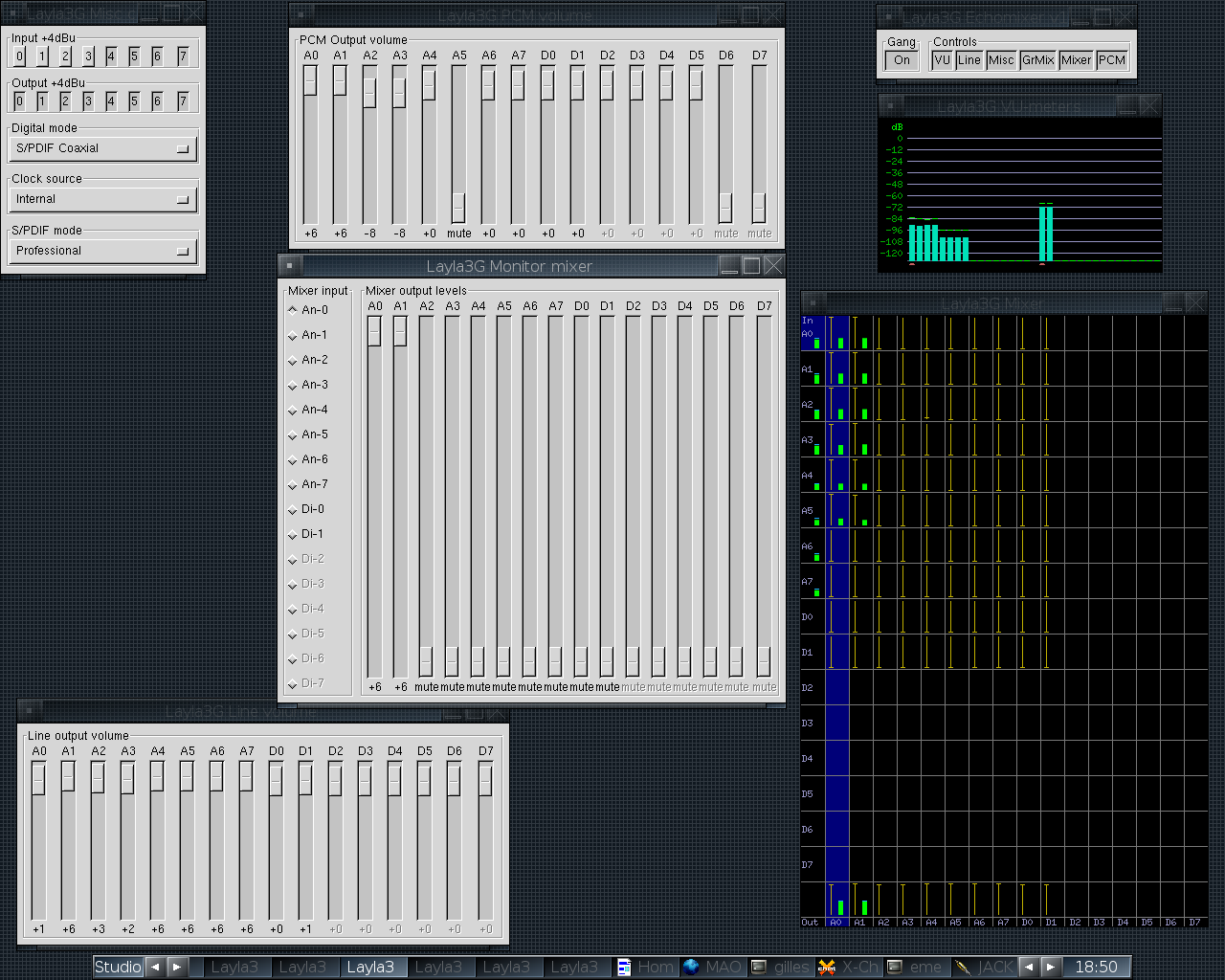

Le mixer Echo est fourni avec les dernières versions des utilitaires ALSA (paquet alsa-utils), il fournit un certain nombre de possibilités comme le montre la figure ci-contre.
La vue générale de l'ensemble des outils laisse présager de la puissance du mixeur. Nous allons étudier chaque partie de façon élémentaire, informations que vous trouverez en cliquant sur les flèches pages suivantes.

Les différents réglages

Fenêtre principale

La fenêtre principale permet de sélectionner les différentes fenêtres en regard de la zone Controls. Le bouton Gang permet de définir chaque sortie comme une voie stéréo provoquant le déplacement des potentiomètres par paire.

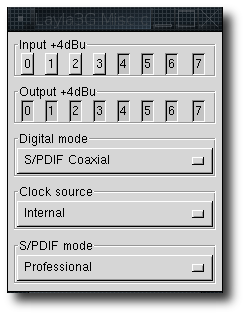

Fenêtre Misc

La fenêtre "Misc" permet d'effectuer quelques réglages d'ensemble. Ainsi, les lignes sous l'étiquette "input" (et "output") permettent de définir le niveau de sortie +4DBU ou -10 DBV suivant la capacité des équipements qui sont connectés en entrée (et sortie) de la carte.
Les autres boutons permettent de sélectionner, comme leurs noms l'indiquent, les cadences d'horloge maître ou esclave si vous possédez plusieurs cartes son, ainsi que les niveaux de sortie numérique ( ADAT ) et SPDIF.

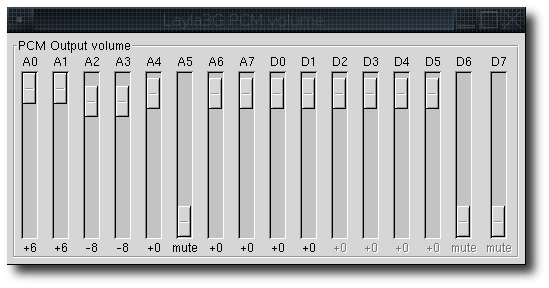

Fenêtre PCM Volume

La fenêtre "PCM volume" permet de régler les niveaux de sortie de chacune des sorties ligne. C'est en quelque sorte là que vous régler le volume de votre carte comme vous le faites lorsque vous utiliser un curseur sur un mixer classique dans votre environnement de travail.

La fenêtre de mix unifiée

La plus intéressante des fenêtres, elle permet de régler en cliquant sur les petits curseurs jaunes chacun des niveaux pour chacune des pistes.
La rangée du bas permet de régler les niveaux de sortie de chacun des canaux quelque soient les entrées qui ont été assignées.
Cette fenêtre est donc la seule dont vous aurez besoin et elle remplace avantageusement l'ensemble des autres fenêtres de mixage.
