Table des matières
- Caractéristiques techniques :
- Site du constructeur et caractéristiques techniques détaillées
- Mise en route
- FA-101 et QJackCtl
- Ancienne Méthode : FA-101 & ffado-mixer
- Méthode avancée
- Mes applications ne "voient pas" JACK avec la FA-101
- Alimenter la FA-101 par le Bus FireWire
- Forums liés
- Adaptation sur port PCMCIA et PCI-E

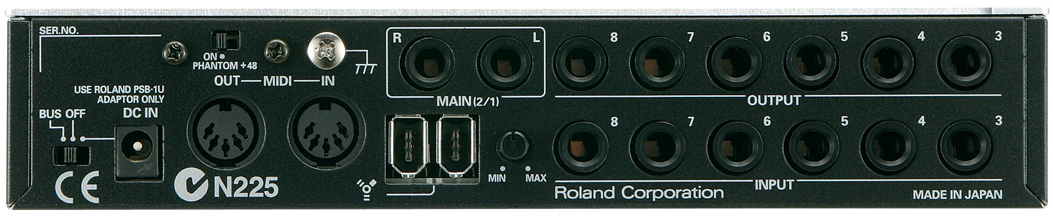

Caractéristiques techniques :
- 10 entrées/sorties en 24 bits/96 kHz dont :
- 2 préamplis avec alimentation phantom,
- 6 entrées jack TRS,
- 1 entrée stéréo s/pdif optique
- 8 sorties jack TRS, 1 sortie stéréo s/pdif optique
- 6 entrées/sorties en 24 bits/192 kHz (les 6 premières entrées/sorties)
- Écoute de contrôle matérielle
- Entrée/sortie MIDI
Site du constructeur et caractéristiques techniques détaillées
La page officielle de la FA-101Mise en route
Les commandes suivantes vont vous permettre de vérifier que votre carte est bien reconnue par votre système.
lspci lsmod | grep fire ffado-test ListDevices ffado-diag
Ensuite lancer
ffado-mixer

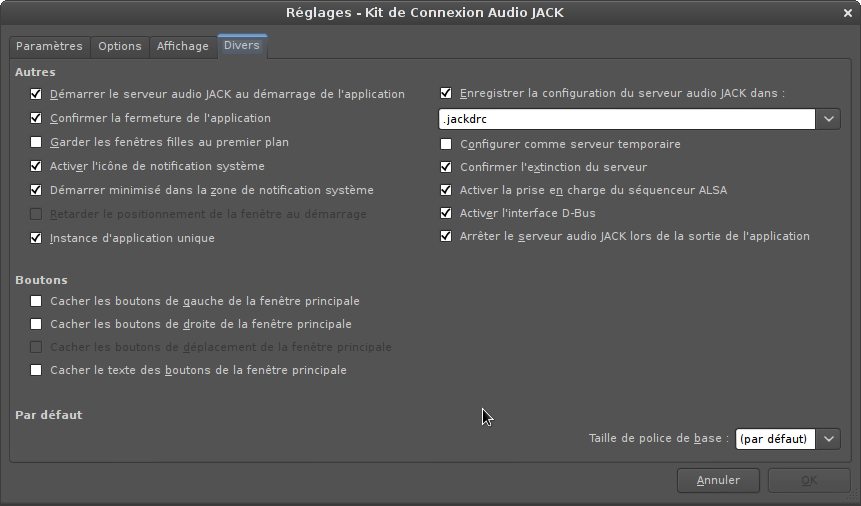

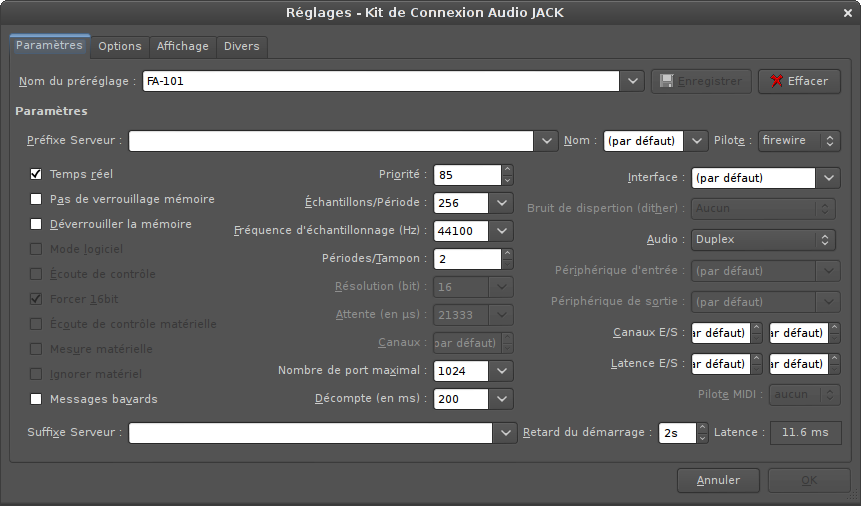

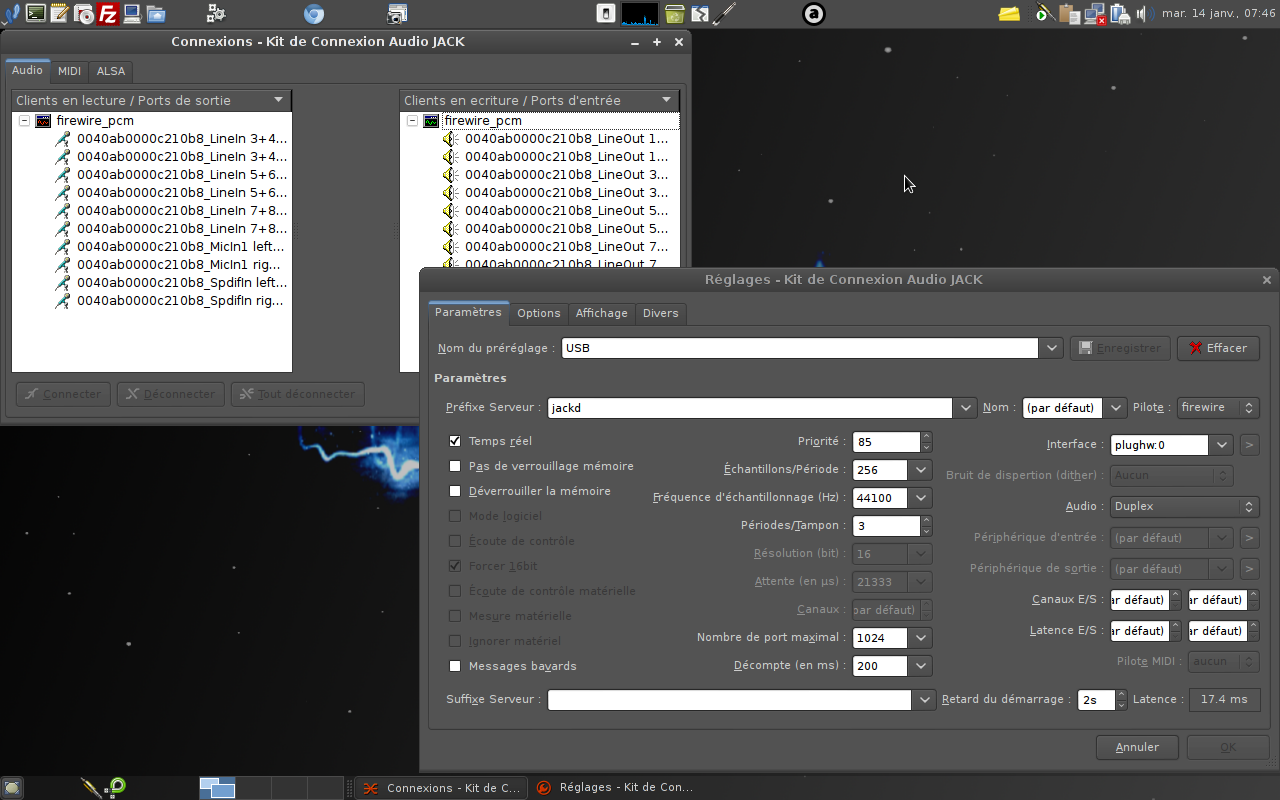

FA-101 et QJackCtl
Si vous avez un noyau qui intègre la gestion des cartes-son firewire, alors vous pouvez simplement sélectionner votre pilote depuis ALSA. Dans ce cas, sachez que le mixage n'est pas supporté par le contrôleur de volume ou alsamixer donc vous utiliserez toujours FFADO - le mixeur logiciel pour les réglages.
Notez aussi que la FA-101 supporte très bien le fait d'être connectée/déconnectée à chaud à condition de bien tuer jack avant.
Si votre noyau n'intègre pas la gestion des cartes-son firewire, alors lisez la suite de ce paragraphe.
Ancienne Méthode : FA-101 & ffado-mixer

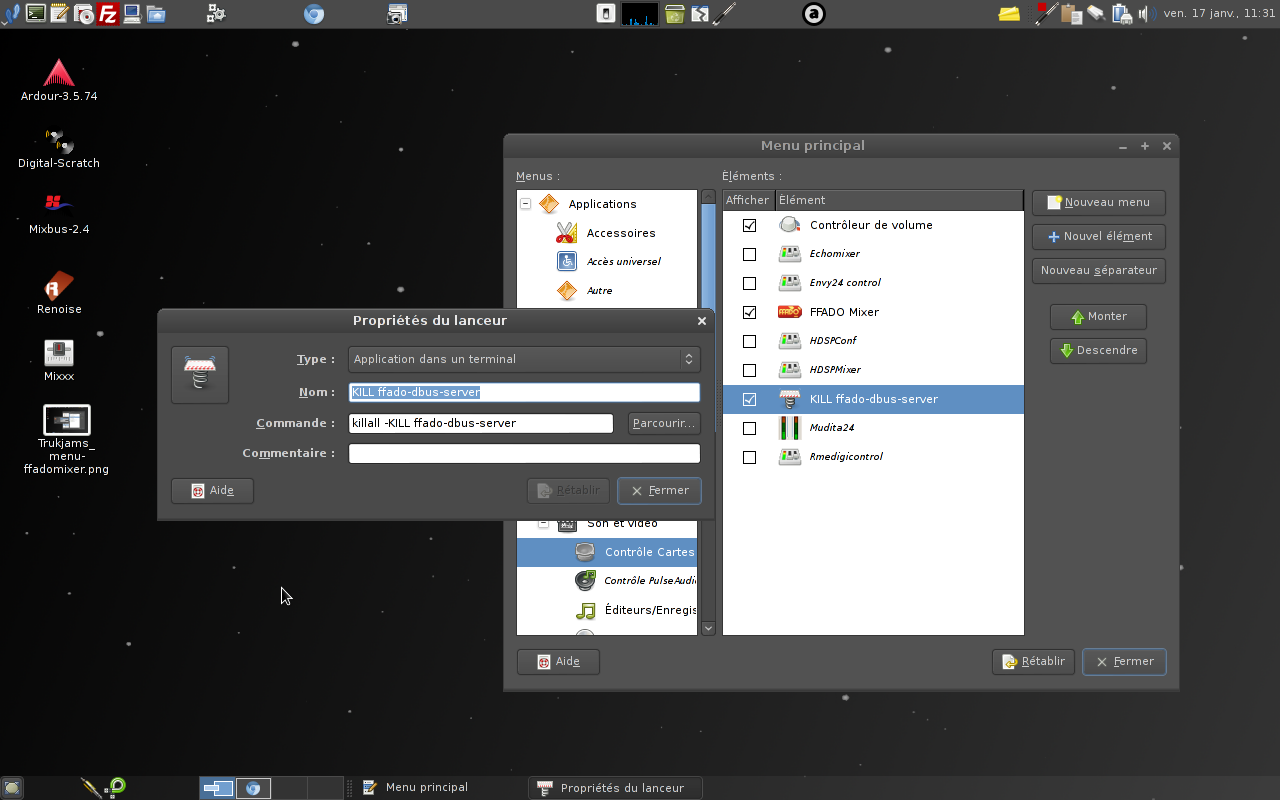

[+]Méthode avancée

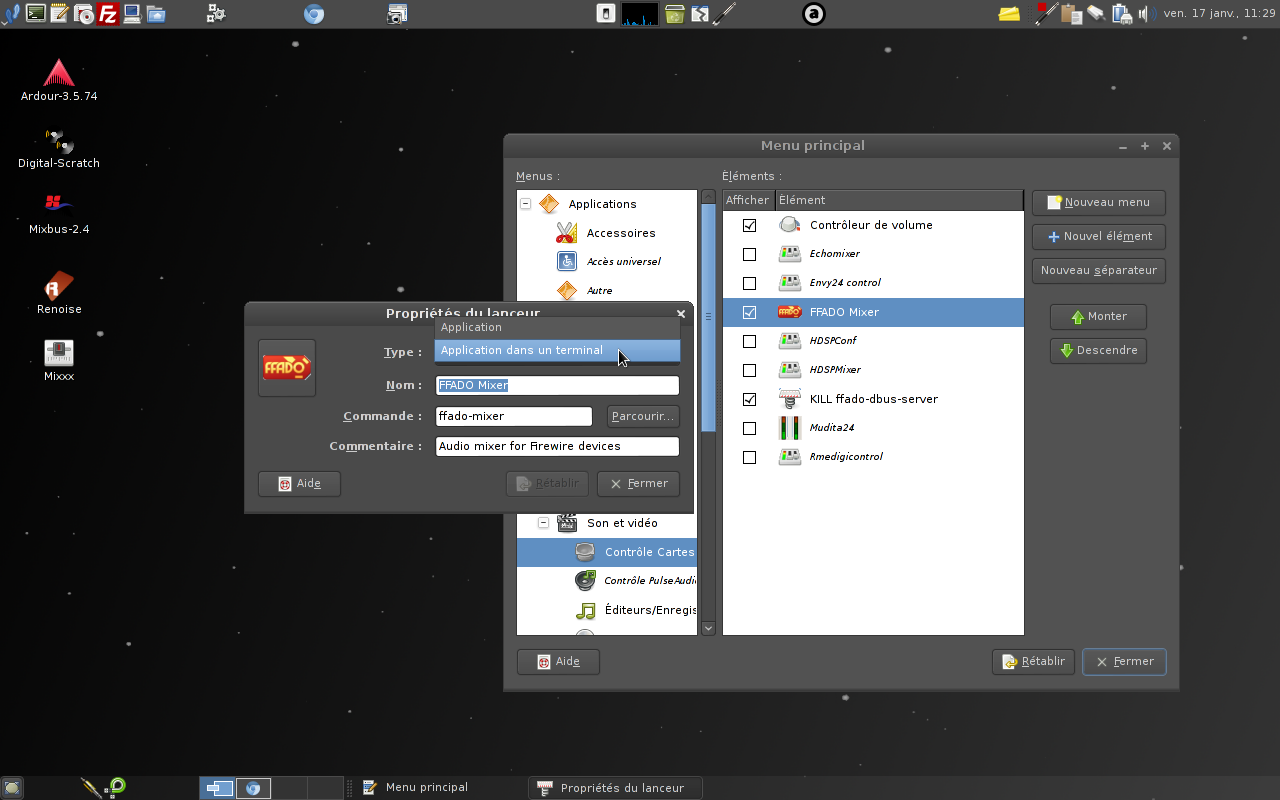

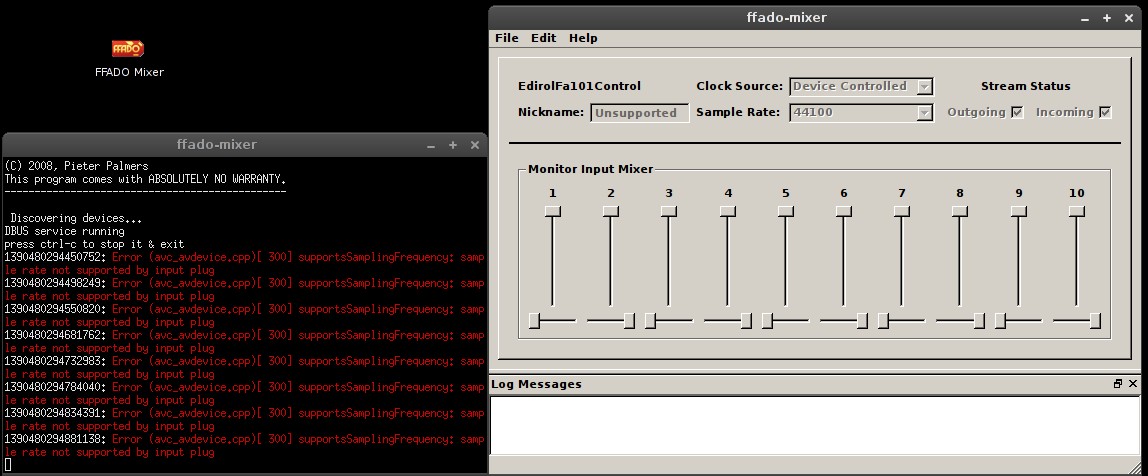

En root editer ce fichier:
/usr/share/applications/ffado.org-ffadomixer.desktop
Lui ajouter sous la dernière ligne :
Terminal=true

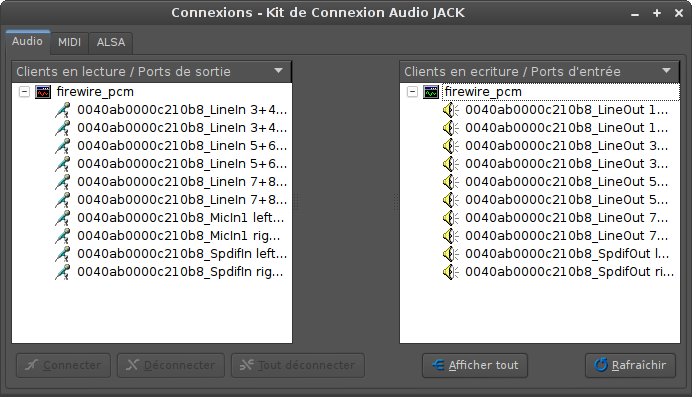

Mes applications ne "voient pas" JACK avec la FA-101
Je me suis rendu compte que certains logiciels ne voient pas jack si ce dernier tourne sur la FA-101 donc le pilote FIREWIRE.
Ce qui a pour conséquence de pouvoir lancer votre logiciel mais le client ne veut pas se connecter aux sorties de jack, donc aux sorties de la carte son.

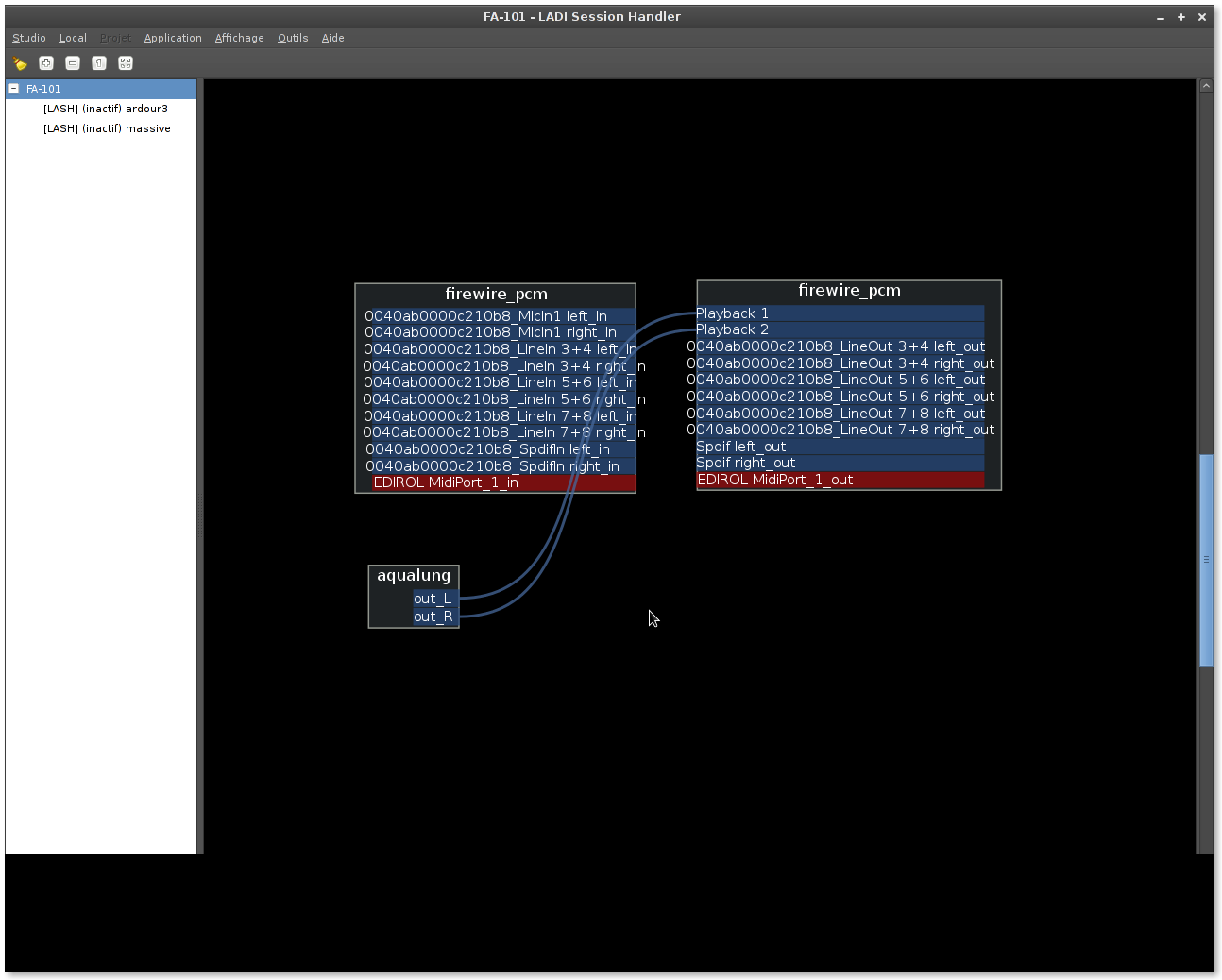

Pour régler ce problème j'ai simplement essayer de renommer les ports firewire de manière plus conventionnelle comme sur la capture ci-contre et ça fonctionne.
Dans ce cas il suffit de renommer les ports depuis qjackctl ou ladish ainsi tout rentre dans l'ordre.
0040ab0000c210b8_LineOut 1+2 left_out 0040ab0000c210b8_LineOut 1+2 right_out
renommés en:
Playback 1 Playback 2
Alimenter la FA-101 par le Bus FireWire
Depuis la connexion sur un port FireWire d'un pc de bureau il est possible d'alimenter la FA-101. FFADO-Mixer voit bien la carte mais après vérification, vous ne pourrez que régler les niveaux d'entrées et de position stéréo. La configuration de la carte quand à elle restera grisée.
Si FFADO - le mixeur logiciel ne voit pas la carte, ce qui semble pouvoir arriver, et que les entrées/sorties sont bien visibles depuis votre baie de connexions jack alors ne vous en faites pas car par défaut les réglages des entrées sont fixés au maximum.
Mais cela implique l'usage d'une table pour pouvoir contrôler les niveaux de sorties...
Dans le pire des cas vous pourriez tout aussi bien contrôler les niveau d'entrée/sortie avec un simple mixeur comme Jack_Mixer ou non-mixer.
Forums liés
- Compatibilité linux Motu UltraLite MK3 Hybrid USB
- LES CARTES SON LINUXO-COMPATIBLE DES L'ACHAT
- [LZK] impossible de lancer Jack avec Carte RME Fireface 400 [RESOLU]
- 2 cartes son FA101 sur le meme PC
- [Resolu] Edirol FA-101 non reconnue
- Bonjour à tous
- [Contourné] Cadence FireWire (FA-101)
- [Résolu] Pilotes FFADO vs ALSA (FA 101)
- [Résolu] FA-101 Xruns debian 8
- [Contourné] Edirol FA101, mise en service
- Fa101 ne marche pas (ubuntu 13.01)
- [RÉSOLU] branchement pour enreg. live sur fa101
- [RÉSOLU] pb ubuntustudio 11.10 / edirol fa101 / ffado
- [RÉSOLU] (Jack+firewire+edirol fa 101) Démarage impossible (encore)
- [RÉSOLU] jack ne reconnait pas les entrées midi de ma carte son firewire - gentoo - EDIROL FA101
- [RÉSOLU] FA 101 sous ubuntu studio 9.10 karmic : ça marche pas
- [ABANDONNÉ] pb fa101 edirol et ubuntu 8.04.1
- [Résolu] connexion midi inexistante (fa-101 - qjackctl)
Adaptation sur port PCMCIA et PCI-E
Le firewire est plus rapide notamment au niveau symétrique c'est à dire que l'enregistrement n'est pas limité par le playback.Il est possible d'utiliser la carte sur un portable avec un adaptateur pcmcia/firewire ou PCI-E sur un destop
Attention: une alimentation externe est nécessaire !
[+]
